RKCPSS双电源自动转换开关

产品分类:双电源自动转换开关

联系电话:62739001

地址:浙江省温州市乐清市北白象万茗工业区

产品简介:CPSS(RKCPS)双电源自动转换开关电器是以KBZ系列数字化控制与保护开关电器产品作为主开关,与DV3数字化电压控制器、机械联锁、电气联锁等附件组合构成CB级和PC级两种ATSE自动转换开关。

产品详情

产品概述

CPSS(RKCPS)双电源自动转换开关电器是以KBZ系列数字化控制与保护开关电器产品作为主开关,与DV3数字化电压控制器、机械联锁、电气联锁等附件组合构成CB级和PC级两种ATSE自动转换开关。

当供电电源被检测到出现偏差时进行电源之间的切换,保证其供电的可靠性和连续性。CPSS(RKCPS)双电源自动转换开关电器(以下简称CPSS(RKCPS)主要用于交流额定频率5OH或6OHz、额定电压至415V,额定电流至125A的两路电源(电网与电网、电网与自备电源)供电系统中,因其中一路电源发现欠压、过压、断相、失压时进行电源之间的自动或手动切换,以保证其供电的可靠性及安全性,切换装置适用于紧急供电,在电源切换期间停止向负载供电。根据用户需要可选配过载、过流、断相、短路、欠流等各种保护功能,构成CB级或Pc级双电源自动转换开关电器,实现双电源自动或手动的控制与保护。CB级产品能够接通、承载和分断正常条件下的包括规定的过载条件下电流,且能够接通、承载一定时间并分断规定的非正常条件下的电流(如短路电流)。

产品符合GB14048*11《低压开关设备和控制设备第6部分:多功能电器第1篇:自动转换开关设备》和lEC60947-6-1《低压开关设备和控制设备第6部分:多功能电器第1篇:自动转换开关设备》。

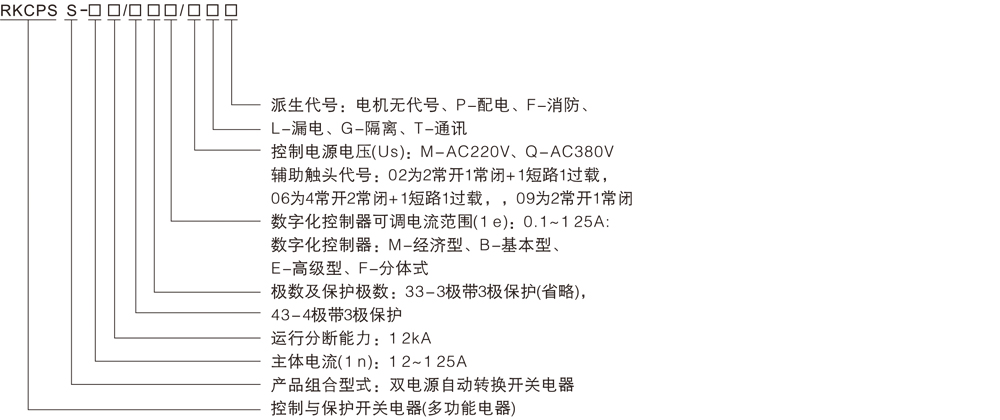

型号含义

注:若为B型数字化控制器,则加上控制器工作电压(M-220V、0-380v、BD-24V)CPSS(RKCPS)系列CB级双电源自动转换开关型号及含义



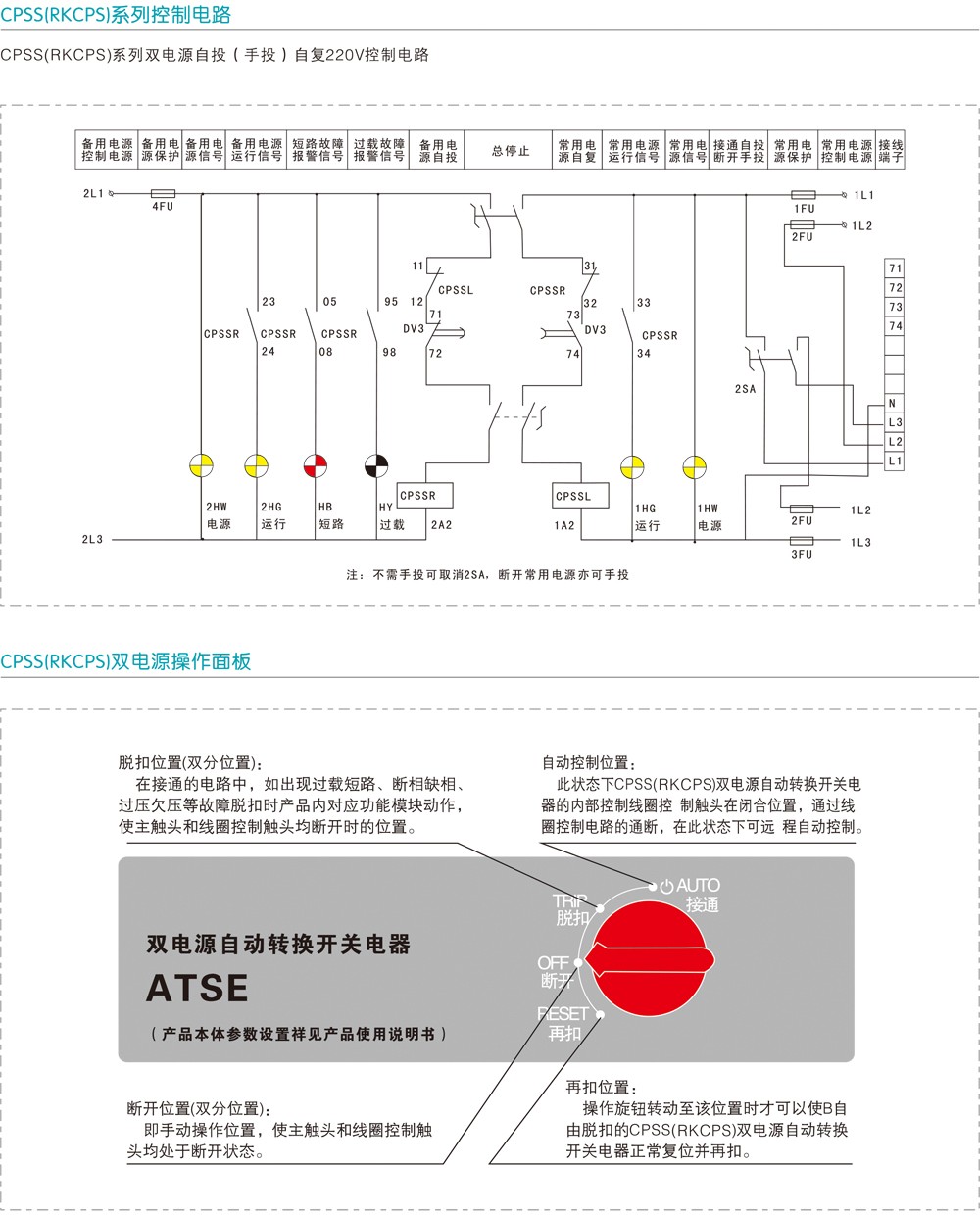

应用说明

自投自复:当常用电源正常时,DV3数字化控制器发出指令,常用电源控制与保护开关闭合

备用电源控制与保护开关断开,CPSS(RKCPS)双电源自动转换开关处于(1,0)状态;当常用电源异常时,DV3数字化控制器发出指令,常用电源控制与保护开关断开,备用电源控制与保护开关闭合,CPSS(RKCPS风电源自动转换开关处于(0,1)状态;当常用电源恢复正常时,DV3数字化控制器发出指令,常用电源控制与保护开关闭合,备用电源控制与保护开关断开,CPSS(RKCPS)双电源自动转换开关又处于(1,0)状态。自投不自复:当常用电源正常时,DV3数字化控制器发出指令,常用电源控制与保护开关闭合,备用电源控制与保护开关断开,CPSS(RKCPS)双电源自动转换开关处于(1,0)状态;当常用电源异常时,DV3数字化控制器发出指令,常用电源控制与保护开关断开,备用电源控制与保护开关闭合,CPSS(RKCPS)双电源自动转换开关处于(0,1)状态﹔当常用电源恢复正常时,CPSS(RKCPS)双电源自动转换开关仍处于(0,1)状态,只有重启CPSS(RKCPS)数字化控制与保护开关或操作复位按钮才能使常用电源控制与保护开关闭合,备用电源控制与保护开关断开,CPSS(RKCPS)双电源自动转换开关又处于(1,0)状态。

反馈信号:反映CPSS(RKCPS)双电源自动转换开关电器工作状态的信号,一般从控制与保护开关的辅助触头取出信号。电网一电网:CPSS(RKCPS)双电源自动转换开关电源取两路电网电源。

电网一发电机:CPSS(RKCPS)双电源自动转换开关电源取自电网电源和发电机电源。


产品特征

◆具备三位式,即常用电源通、备用电源通以及双分(断开)位置。

◆具有瞬时型和延时型。

◆动作时间:瞬时型转换时间小于80毫秒;延时型总动作时间在2~32秒内可调。

◆集成化、模块化、体积小、外形美观、具备0.1~125安培的电流规格、设置灵活、操作方便、安装角度灵活、防护等级高。

◆可提供3极或4极(4P或3P+N)。

◆使用类别;AC-33B,电动机负载或包含电动机、电阻负载和30%以下白炽灯负载的混合负载7、保护完善、控制可靠、信号齐全、可远程控制、组合方式灵活。

◆符合GB标准和IEC60947标准。

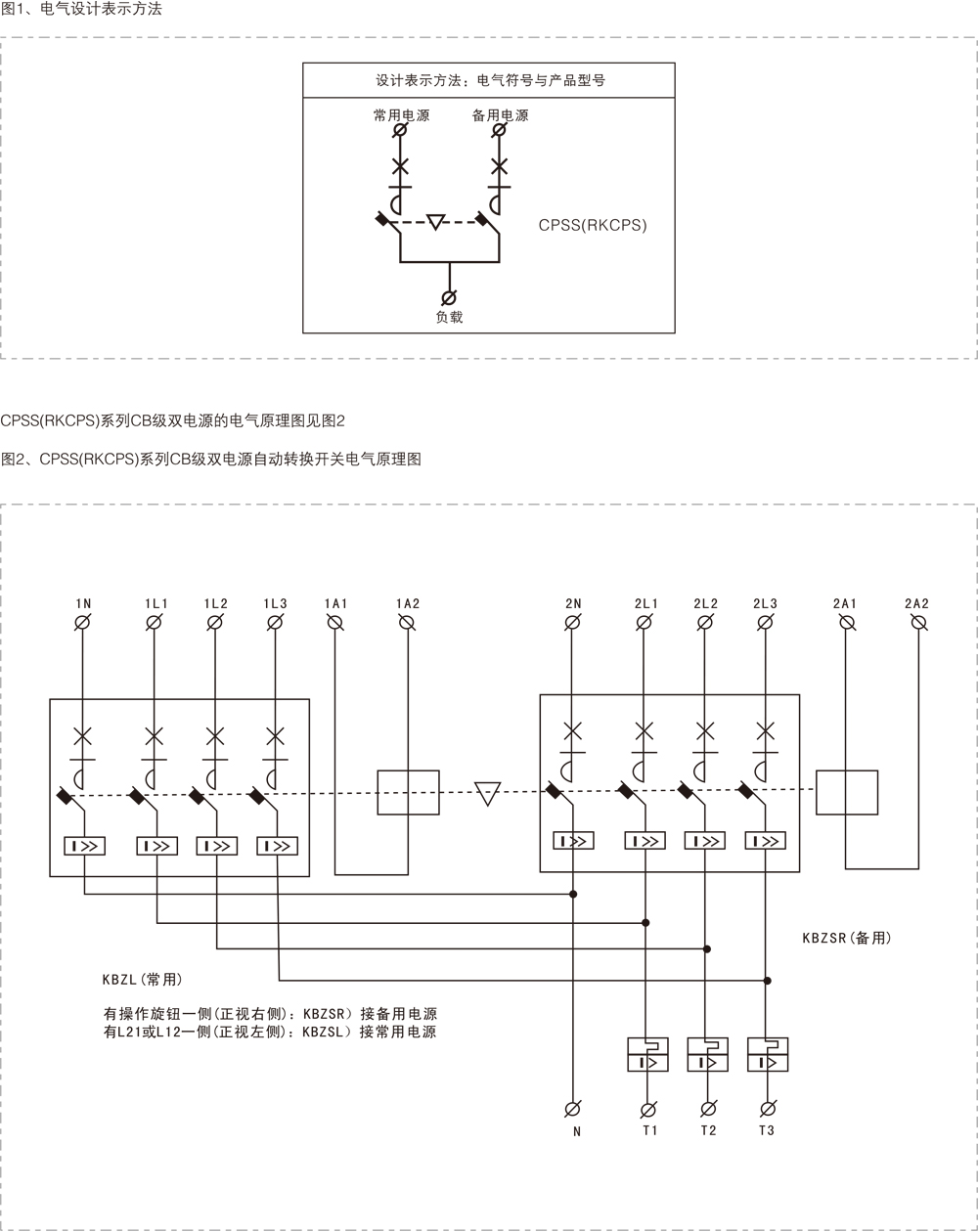

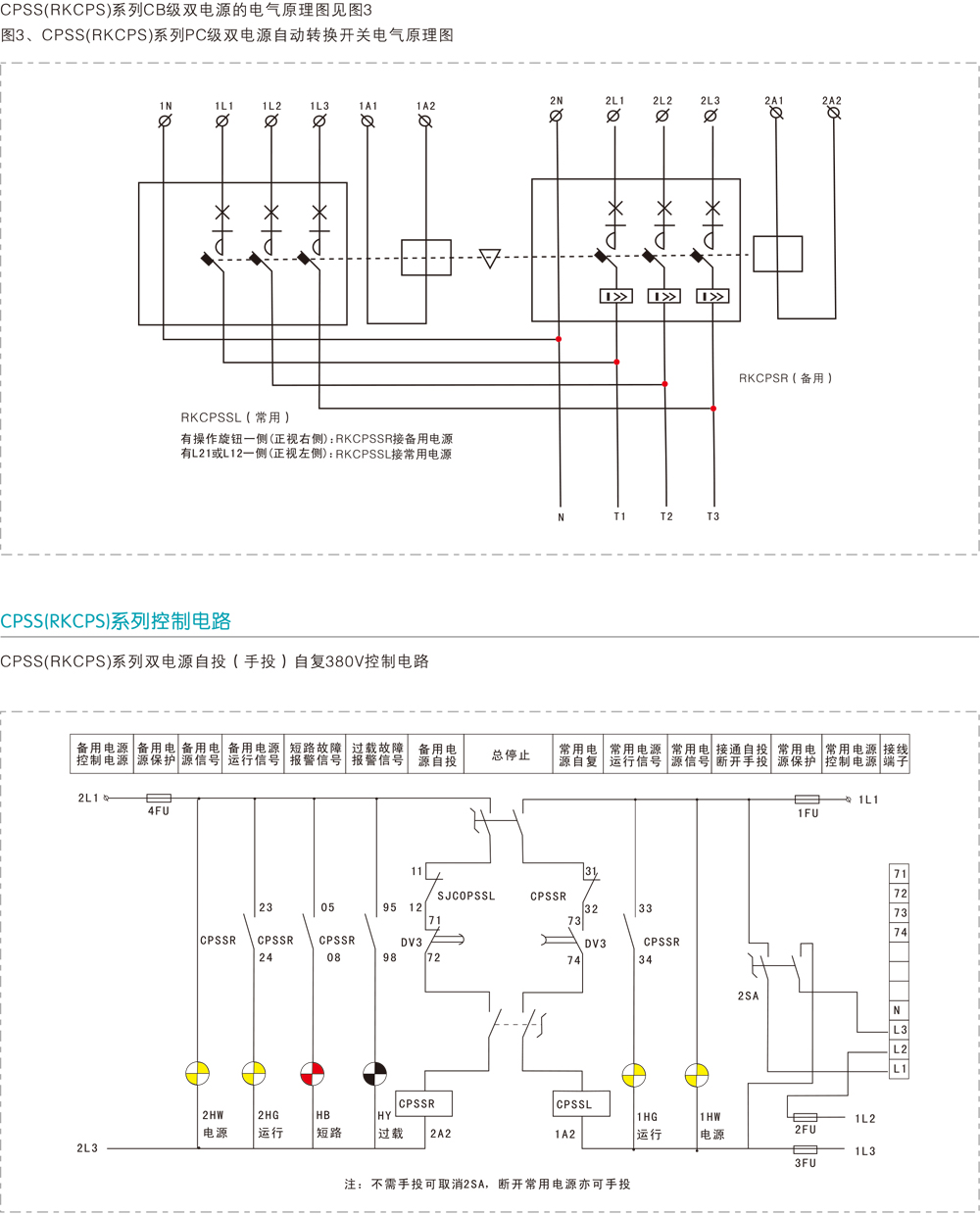

◆电气设计表示方法见图1。




与同类产品相比

CPSS(RKCPS)特别适用于主要负载的末端,应用这种新型ATSE自动转换开关,可以减少线路中所需的元件品种、数量,从根本上解决各电器之间的协调配合问题,克服由于采用不同考核标准的电器产品之间组合在一起使用时的保护特性,控制特性配合不协调的现象,从根本上减少设计人员的工作量。CPSS(RKCPS)系列双电源自动转换开关是一种新型的数字化高集成高可靠性的产品。

CPSS(RKCPS)数字化双电源产品与国内外其它各种同类产品相比,其主要优点体现在以下几个方面:

◆整体性(控制与保护功能内部协调配合,缩小了安装位置,简化了接线)

◆体积小(集成化、模块化、小型化、系列化、多种型式、多种规格)

◆控制可靠(带内置机械联锁和电气联锁)

◆保护完善(配备过载、过流、断缺相、三相不平衡,漏电等功能)

◆信号齐全(停止、运行、过载、过流、消防等故障信号指示)

◆接线方便(集成断路器、接触器、继电器、电机综合保护器等产品功能)

◆远程控制(可手动控制、可自动控制、可消防控制)

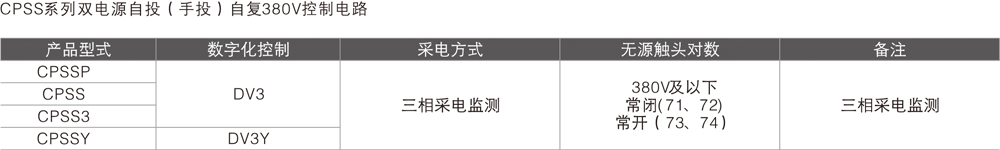

◆三种采电方式(单相采电监测、二相采电监测、三相采电监测)

◆组合方式灵活(三极、四极;02+09辅助、06+09辅助;基本或消防型等各种组合)三种工作位置(具有零位即双分位置)


现场可调整参数

◆延时整定,用户可根据需要,现场调整欠压延时、过压延时,可调范围均为5~30秒。也可以根据需要选择不带延时功能的转换开关。

◆动作值整定

◆单相过压动作值可整定范围:230~264伏。

◆三相过压动作值可整定范围:400~456伏

◆单相欠压动作值可整定范围:165~210伏

◆三相欠压动作值可整定范围:285~360伏




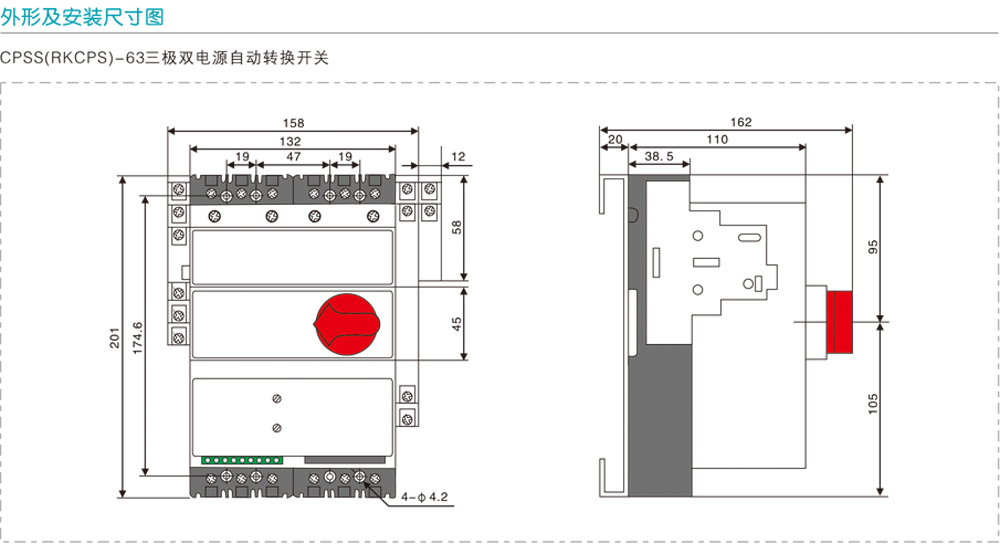

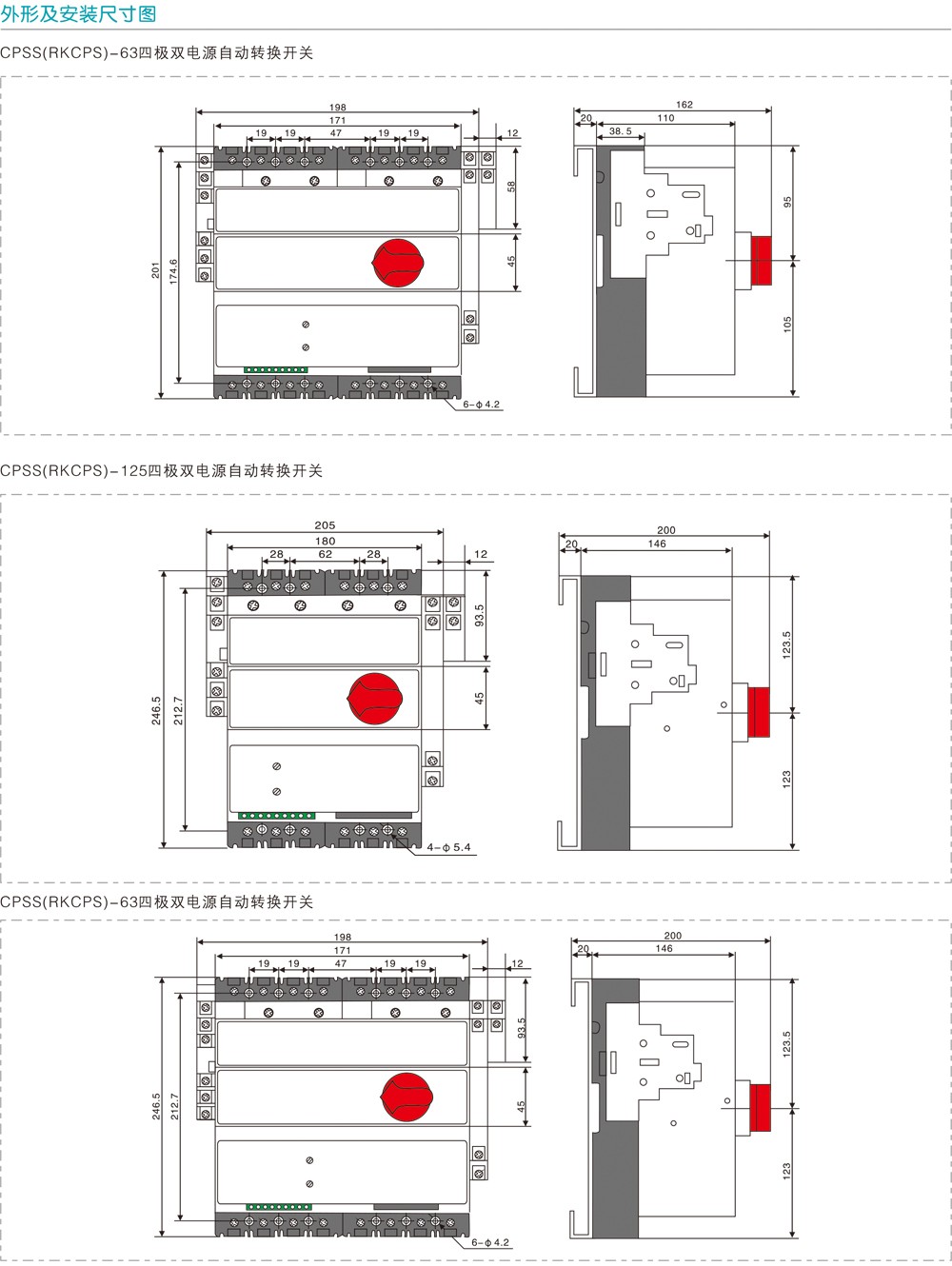

正常工作条件与安装条件

◆周围空气温度不低于-5℃,不高于+40℃,日平均气温不超过+35℃,当周围空气温度超出以上范围,用户可以与本公司协商。注:在+40℃下,CPSB产品允许不降容使用。

◆海拔:安装地点海拔不超过2000m。

◆大气条件:在最高温+40℃时,空气相对湿度不超过50%,在较低的温度下可允许有较高湿度。月平均温度-2OC℃时,该月的平均最大相对湿度90%,由于湿度变化偶尔产生的凝露应采取特殊的措施。

◆防护等级:IP20(具有防触指功能)。

◆污染等级:3级。

◆安装类别:主电路在380V系统中的安装类别为Ⅳ、在690V系统中以有辅助电路及控制电路的安装类别为Ⅲ,报警电路的安装类别为Ⅱ。

◆主电路接线端子连接导线能力见(表16)。


订货须知

订货时应明确一下内容:

◆产品名称及具体型号。

◆产品型式(如CB级)。

◆产品极数及保护方式(如直通)。

◆控制电机功率及应用场合(如消防)。

◆控制线圈电源电腿数字化控制器工作电源电压。

◆产品跳闸脱扣方式(如既脱扣又报警)。

◆数字化控制电流及特殊功能要求(如用于单相电机)。所需辅助触头类型及触头对数(如常开

常闭等)。所需的增选功能及参数要求(如配电用)。

◆订货数量。
