产品概述

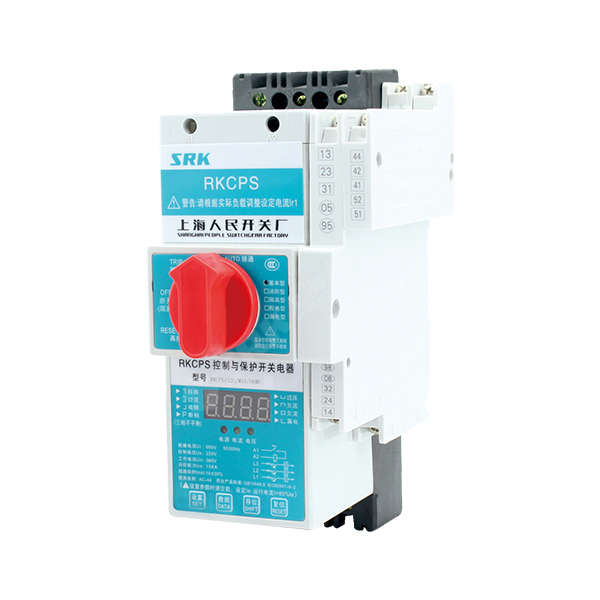

RKCPS系列控制与保护开关电器主要用于交流50Hz(60Hz)、额定电压至690V、主体额定电流自12A至125A、数字化控制器可调工作电流自0.1A至125A、控制电机功率自0.05Kw至55Kw的电力系统中接通、承载和分断正常条件(包括规定的过载条件)下的电流，且能够接通、承载并分断规定的非正常条件(如短路)下的电流。

RKCPS系列控制与保护开关电器采用模块化的单一产品结构型式，集成了传统的断路器(熔断器)、接触器、过载(或过流、断相)保护继电器、智能漏电综合保护器、起动器、隔离器、电机综合保护器等低压电器产品的主要功能，具有远距离自动控制和就地直接人力控制功能，具有面板指示及机电信号报警功能，具有过压欠压保护功能，具有断相缺相保护功能,具有协调配合的时间一电流保护特性(具有过载长延时、过载短延时、短路瞬时三段保护特性)。根据需要选配功能模块或附件，具有保护(包括短路保护﹑过载保护、过流保护、断缺相保护、过欠压保护、三相不平衡保护、剩余电流保护等)和控制功能(包括手动控制、就地控制、远程控制、消防自动控制等)。可实现对各类电动机负载(包括不频繁起动、频繁起动)、配电负载的控制与保护，为不同需求的客户提供完整的数字化智能解决方案。

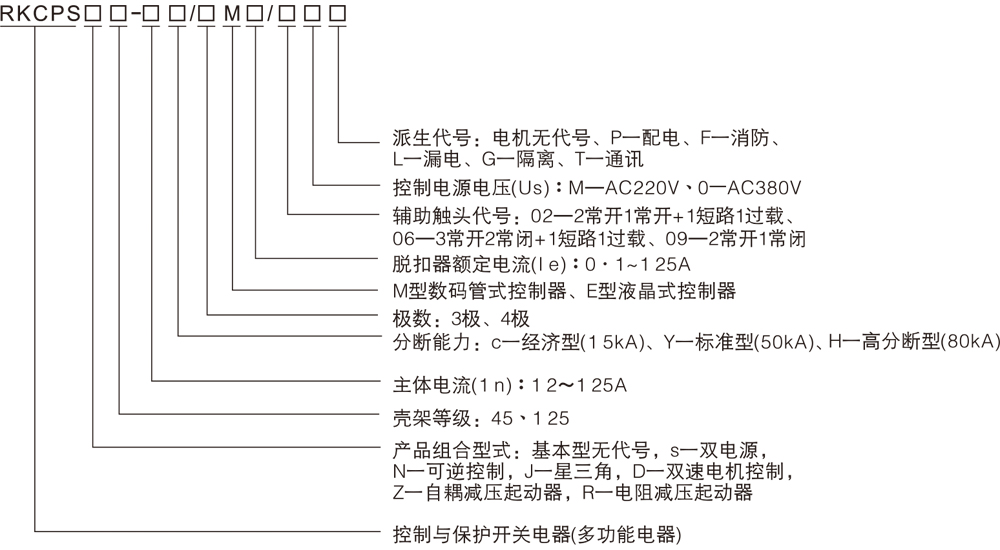

型号含义

RKCPS的完整构成及型号应包括:主体型号+主体脱扣器额定电流几分断能力等级、智能脱扣器、产品功能，控制电源。产品型号各部分的含义如下

主要技术参数

壳架等级:45、125.

主电路极数分为:三极、四极。

RKCPS系列控制与保护开关电器的基本配置:主体+智能控制器+辅助触头组。

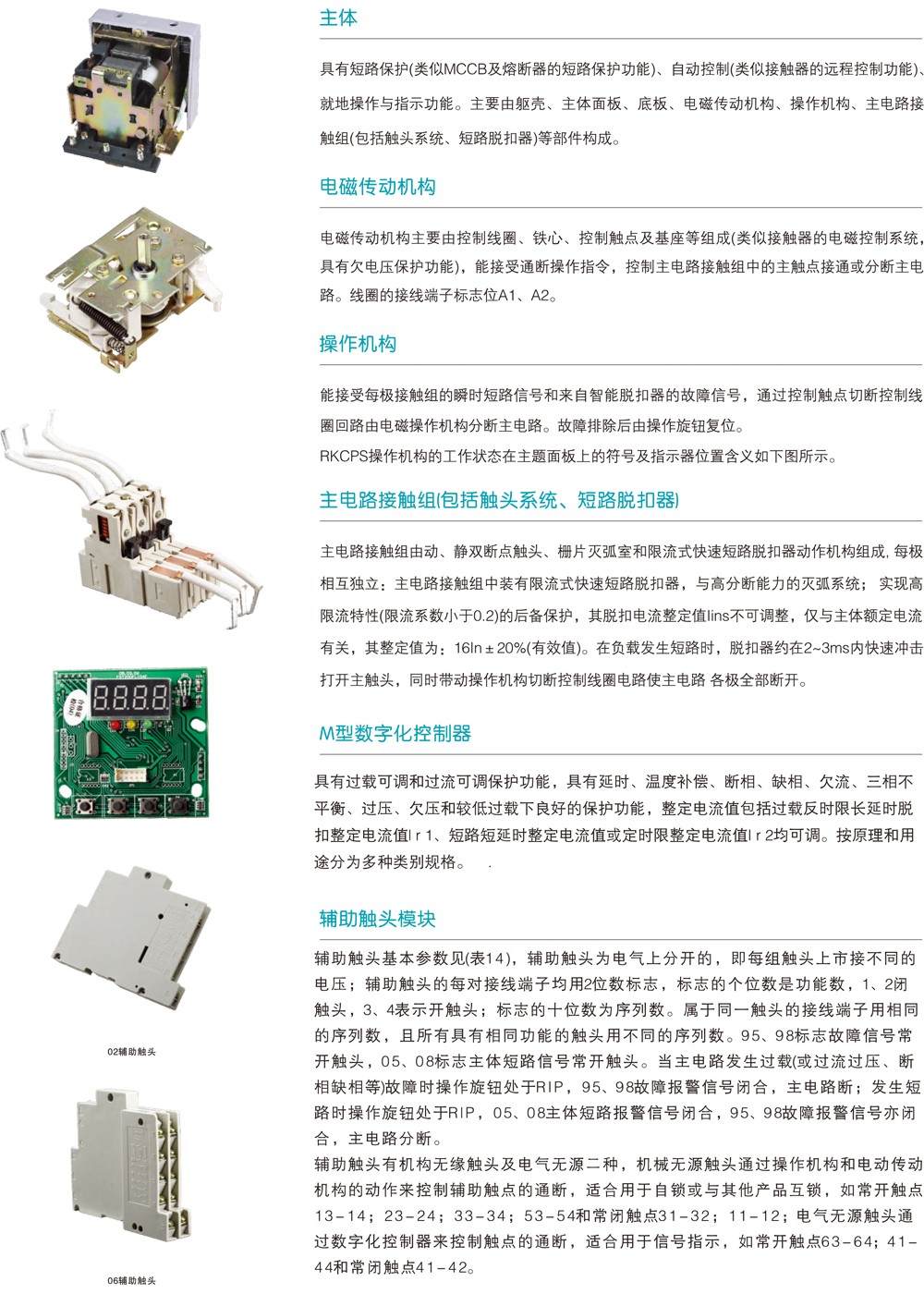

主体由主电路基本模块即:触头系统模块、短路脱扣器、电磁系统模块以及操作机构系统模块构成。短路分断能力等级:C-经济型为15kA，Y-标准型为50kA，H-高分断型为80kAo

辅助触头组由短路报警触头、过载报警触头以及一组2常开1常闭辅助触头构成，02为2常开1常闭+1短路1过载;06为4常开2常闭+1短路1过载:09为2常开1常闭。

预期短路电流下的分断时间2~3ms，限流系数0.2以下。

智能控制器额定电流l e:0.4、1、2.5、4、6.3、12、16、18、25、32、45、63、80、100、125A。主体额定电流l n:12、16、18、32、45、63、100、125A

极数:用二位数字表示(前以为数字表示产品极数、后一位数字表示保护极数)，如33表示3极带3极保护、30表示3极不带保护、43表示4极带3极保护。

控制电源电压:M-220V、Q-380V。

分类

按保护对象分为:电动机保护、配电保护;

按操作频率分为:频繁操作，不频繁操作;

按接线方式分为:板前、板后、插入式;

按工作原理图为:数码管式控制器、液晶式控制器。

产品型式

RKCPS的配置:主体、智能脱扣器、辅助触头组。

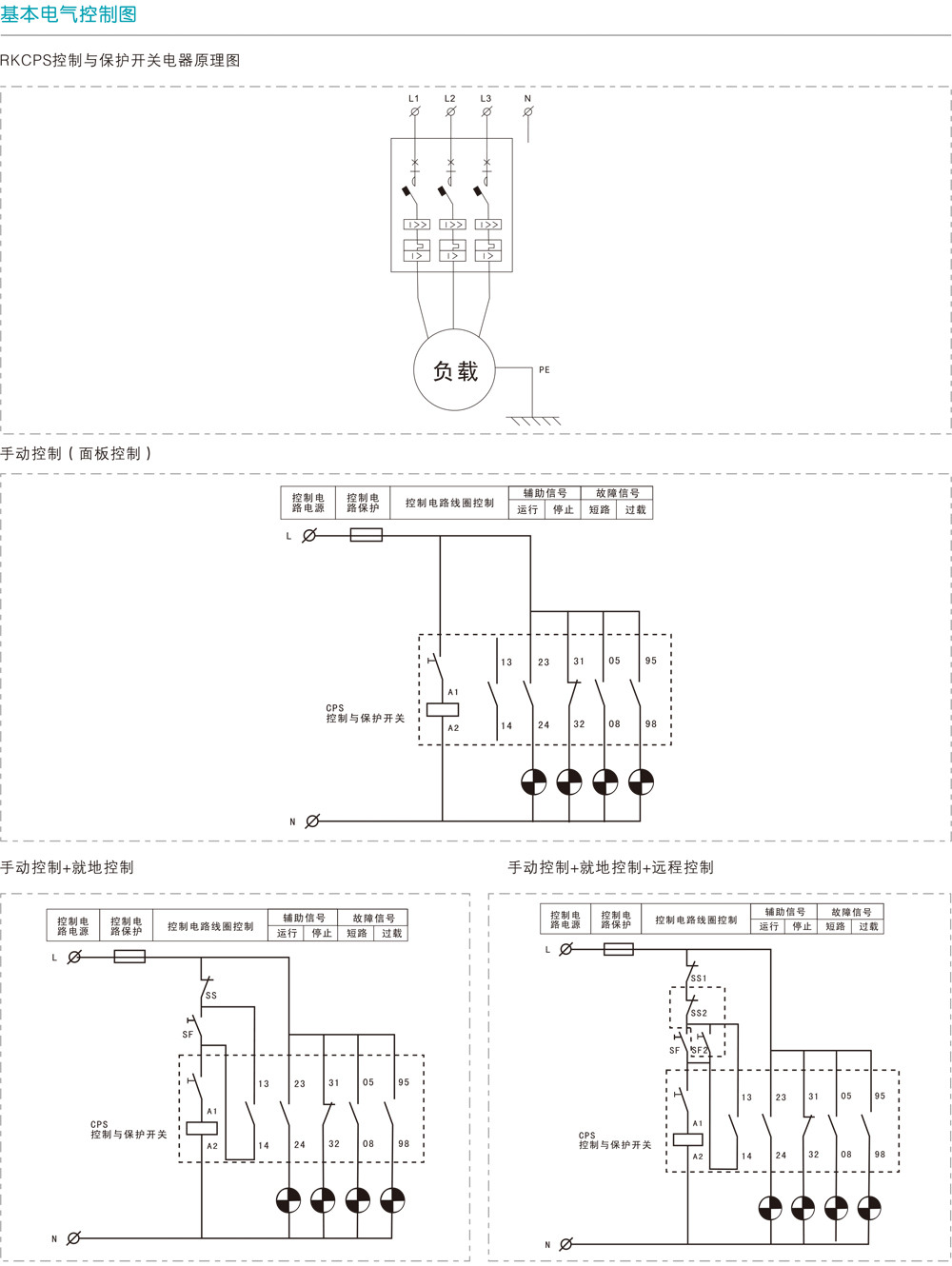

RKCPS的电气原理图见后面的基本电气控制图。

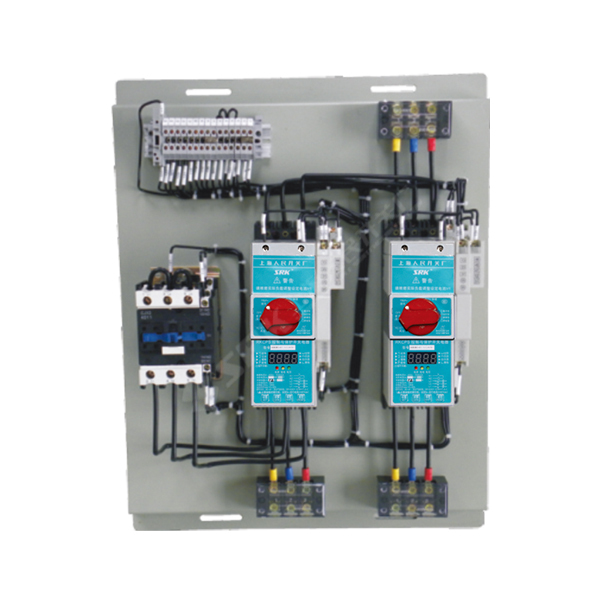

可逆型控制与保护开关电器RKCPS:以RKCPS作为主开关，与机械联锁和电气联锁等附件组合，构成可逆型控制与保护开关电器，适用于电动机的可逆或双向控制与保护。

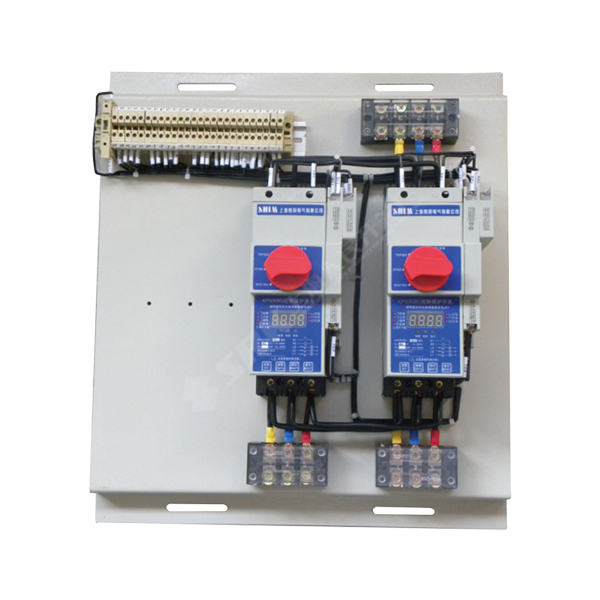

双电源自动转换开关电器RKCPS;额定电流125A及以下产品以RKCPS作为主开关与机械联锁、电气联锁等附件组合，构成CB级或PC级的双电源自动转换开关电器ATSE:额定电流125A以上的ATSE为PC级。

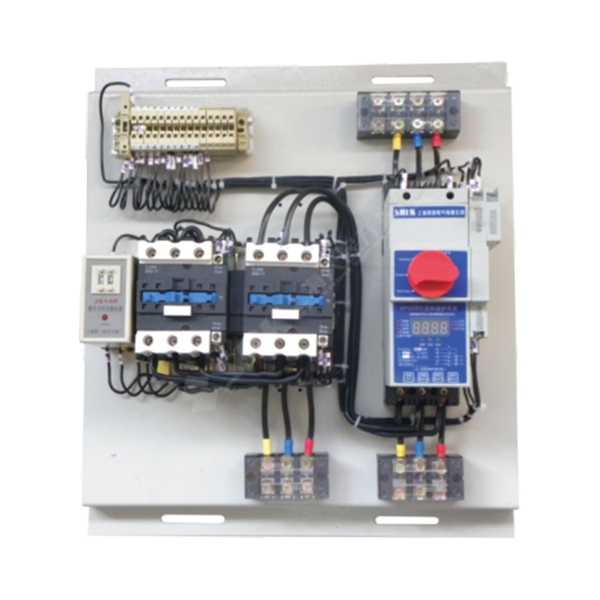

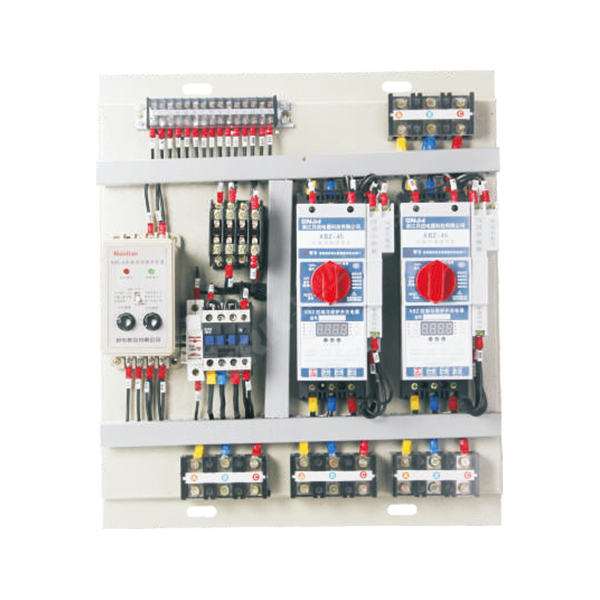

减压起动器RKCPSJ、RKCPS2、RKCPSZ、RKCPSR;以RKCPS为主开关，与适当接触器、时间继电器、机械联锁和电气联锁构成Y-△减压起动器KBZJ、自耦减压起动器KBZZ、电阻减压起动器KBZR，实现电动机的减压起动和多种保护。

双速控制器RKCPSD;以 RKCPS作为主开关，与适当的接触器、电气联锁等附件组合，构成双速控制器，适用于双速电动机的控制与保护。

三速控制器RKCPSD3;以RKCPS作为主开关，与适当的接触器、电气联锁等附件组合，构成三速控制器，适用于三速电动机的控制与保护。

增选功能型式:消防型(F型)、隔离型(G型)、漏电型(L型)、通讯型(T型)、配电型(P型)。

适用领域

RKCPS系列控制与保护开关产品具有控制与保护功能集成化、模块化、小型化结构，对环境污染的防护等级高，分断短路电流能力高，飞弧距离短，电寿命长，保护功能齐全，连续运行性能和可靠性高，安装使用及维修操作方便等一系列优点，在工业设施、基础设施、消防系统以及商业和民用设施中得到广泛的应用。

冶金、煤矿、钢铁、石化、港口、船舶、铁路等领域的配电和电动机保护与控制系统;电动机控制中心(MMC)及配电中心;

现代化建筑中的照明、电源转换、泵、风机、空调、消防、照明等电气控制与保护系统;远程控制照明系统;电力站及变电站;港口和铁路系统(如航空港、铁路公路客运中心等);高速公路照明、通风系统。军队驻地控制保护系统(如边防哨所、雷达机站等);各种场合的消防泵、风机等;医院;商业大楼(如大型购物中心、超级市场等);电信通讯机房﹔信息处理中心(如市政、银行、证券交易中心等);工厂或车间的单机控制与保护系统。

主要特点

◆分离器元件构成系统所存在的缺点由于:同类产品水平往往不同设计选用人员掌握数据不全面元件及成套装置制造厂工艺水平不同普通产品如RGOB的过流和短路电流整定值用户不可调整，一般的产品如RCCB德过载电流整定值夜不可调。

造成:

安装体积较大、接线繁多、系统的工作可靠性低、用户难以调整整定值，保护特性不准确、各种控制特性和保护特性配合不合理、系统的综合技术经济性不高

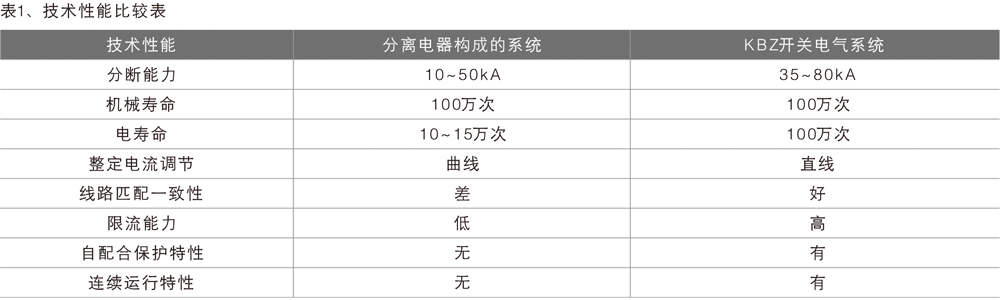

◆与分离电器构成的系统相比(见表1)

具有控制与保护自配合的特性:RKCPS系列控制与保护开关电器集控制与保护功能于一体，相当于断路器(溶断器)+接触器+热继电器+辅助电器。很好的解决了分离元件不能或很难解决的元件之间的保护与控制特性匹配问题，使保护与控制特性配合更完善合理(具有反时限、定时限和瞬时三段保护特性)，只要根据负载功率货电流即可正确选择单一产品，代替以往的包括自电源进线至负载端的各种电器，不需降容;大大减轻了设计人员的工作量。

节能节材;RKCPS系列产品具有体积小、安装面积少、接点少、线路功耗小、节约能源、节约材料等优点。

具有无可比拟的运行可靠性和系统的连续运行功，RKCPS在分断短路电流后无需维护即可投入使用，即具有分断短路故障后的连续运行性能，RKCPS在进行了分断短路电流试验后，仍具有6000次以上的Ac—44电寿命，这是由断路器等分离器件构成的系统所难以达到的，RKCPS)的这一

特性极大地提高了系统的运行可靠性和系统的连续运行性能，其中的运行短路分断能力lcs为8OkA指标属同类产品的国际领先、国内最高指标。

◆与塑壳断路器相比

具有分断能力高、飞弧距离小的特性

RKCPS在400顿定运行短路分断能力lcs(C-CO-CO谜到高分断型为5OkA、标准型为35KA、经济型为25kA,在5DkA预期短路点留下的分段时间仅为2-3ms，限流系数达到0.2以下，达到塑壳断路器的领先水平，接近熔断器的限流水平，大大限制了短路电流对系统的动、热冲击，飞弧距离小于30mm。

◆与塑壳断路器构成的保护系统相比具有保护整定电流均可调整的特性

RKCPS的智能脱扣器电流(反时限与定时限)均可在面板上进行调整，即除了常规的过载保护电流可根据负载功率进行整定外，过载保护电流可根据负载功率在面板上进行调整。克服了塑壳断路器的短路保护整定电流出厂后用户无法调整的缺点，使得RKCPS品即使安装在线路末端，短路电流较小时，同样具有很好的短路保护功能。

◆与接触器性能相比

具有寿命长、操作方便的特性

RKCPS的机械寿命达100万次，电寿命AC-43为100万次，即可就地手动操作，又可远距离实现自动控制功能。

◆与热磁式控制与保护开关电器性能相比

具有功能更齐全，性能更优越，调整更精确地特性。热磁式控制与保护开关电器在功能上不可避免的存在缺陷，在性能上也受环境的影响很不稳定。RKCPS控制与保护开关是以先进的微电子技术为基础，采用智能控制的方式、模块化的结构，集熔断器、断路器、漏电继电器、接触器、热继电器、电机综合保护器等低压电器功能于一身的新型智能产品，在功能、性能、环境要求及产品使用调整等方面无与伦比的优越性，是热磁式控制与保护开关电器最佳的替代产品。

其他特点

◆配套附件齐全

辅助触头与信号报警触头、数字化控制器、隔离式手柄旋钮等，可构成完整的控制与保护功能单元，在单一产品上可构成完整的控制与保护单元，实现协调配合的控制与保护功能。

◆安装角度灵活

横装、垂直安装、水平安装均不影响使用性能。可广泛应用于紧凑型成套装置中，包括固定式或抽屉式的MCC柜中，特别是KBZ-16、32、45型在1/4和1/2抽屉中应用，具有分离元器件不可比拟的优越性。

◆安全可靠、防护等级高

板前、板后、插入式的接线端均具有防触指功能，可配备防护等级直至IP65的高防护等级外壳，特性适用于民用建筑的潮湿场所、地下室、水泵房、煤矿、港口、船舶、石化等领域，是代替目前的电磁起动器、保护式和组合式起动器、电动机综合保护器的理想产品。

◆节能

传统产品起动时采用全压全电流供电于电磁线圈，消耗的功率很大;且接通后维持电磁线圈都是全电压，消耗的功率不低于22瓦。本产品在通电起动结束后，改用小电压小电流维持电磁圈的吸合，所消耗的功率不低于2瓦，节能达到90%以上

◆集中控制

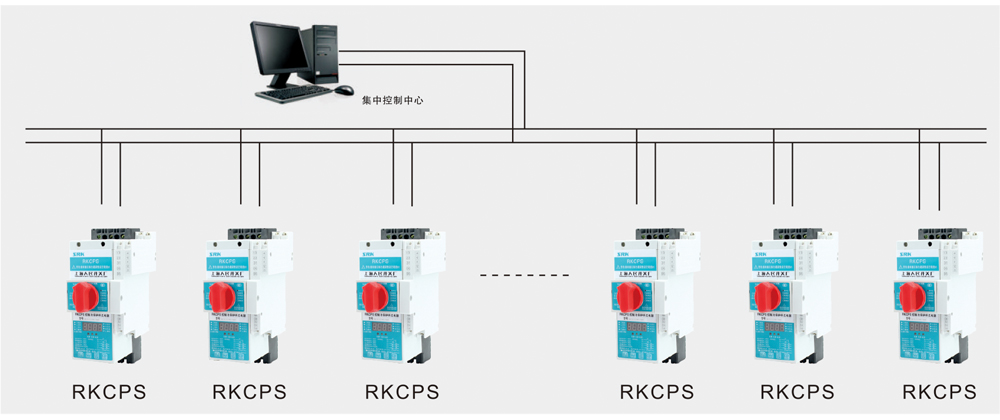

传统产品只能柜内一对一显示与控制，本产品可以通过软件协议和485通讯接口，将多台产品通过总线连接至总控制台来显示、控制，所有参数均可以通过总控制台设置，总控制台又可以通过协议和电脑相连，实现“四遥”功能，特别适合于MCC电机控制中心。

特性参数

主电路的参数

主电路主要由主体和智能脱扣器构成，这两部分是构成可以应用的RKCPS产品的最少配置。

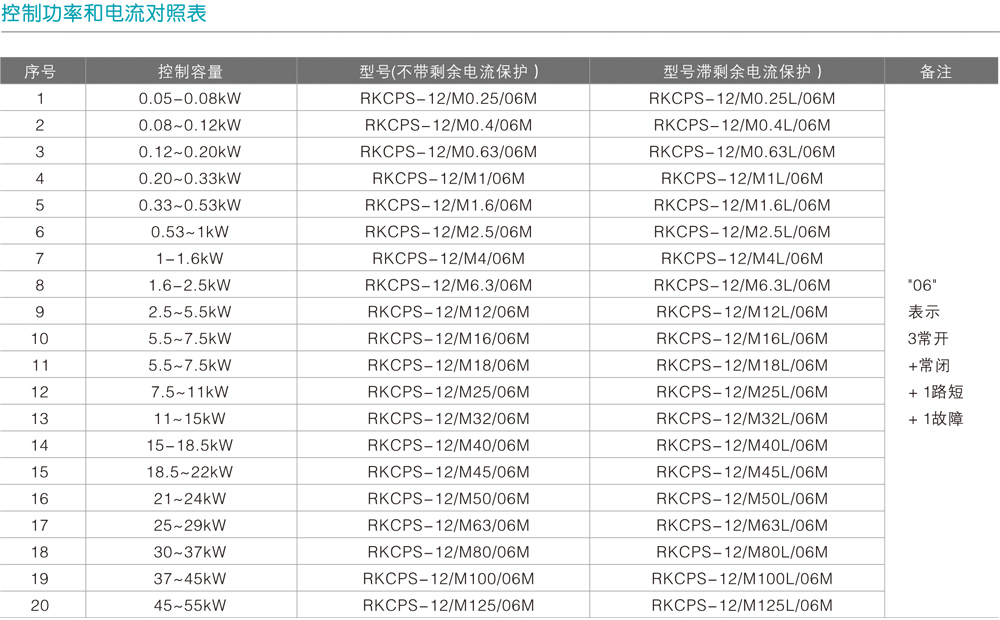

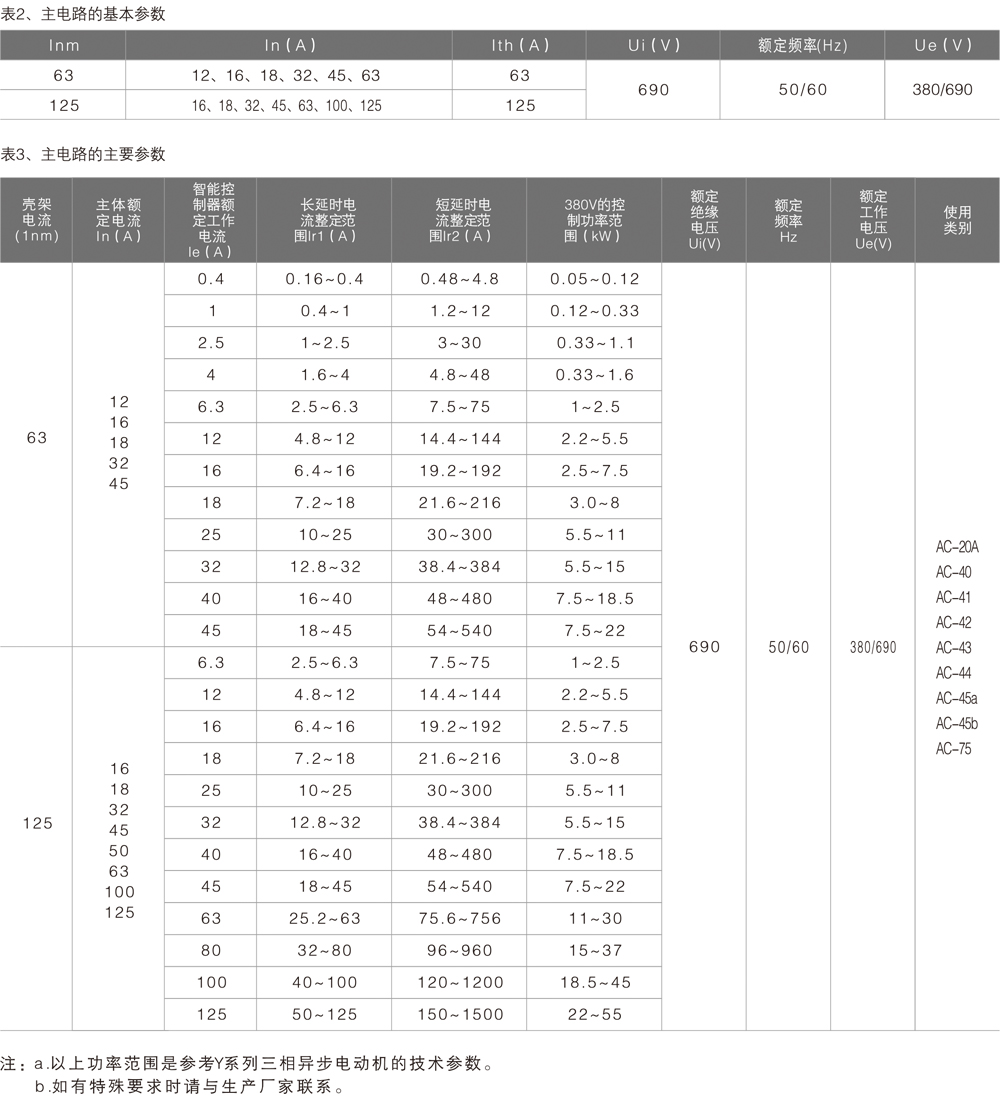

主体额定电流Iin、约定发热电流lth、额定绝缘电压Ui、额定频率、额定工作电压Ue以及可选的智能控制器的额定工作电流le范围或控制功率范围见(表2、表3)

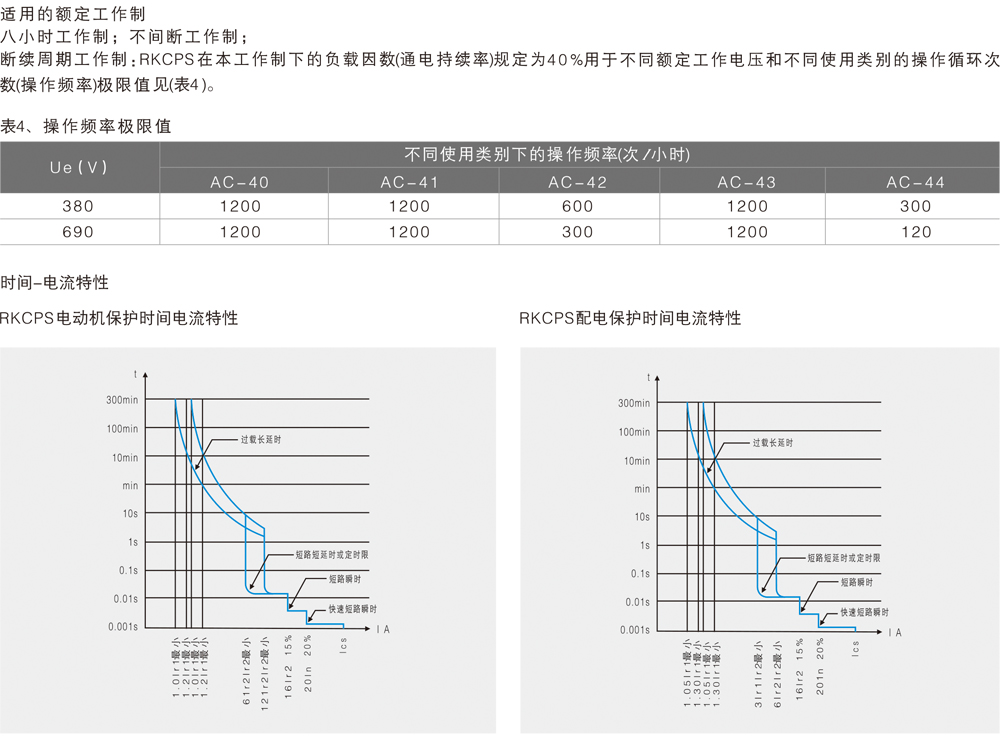

◆热记忆特性

反复的过负荷可能会引起导体发热，智能控制器因过载、短延时或定时限等故障动作后，具有模拟热双金属片热性的热效应功能，过载后的能量须经3吩钟左右释放结束，短路延时后的能量须经15分钟左右释放结束，在此释放时间内若再次闭合RKCPS开关且发生过载或短路延时等故障，则动作时间变短，确保线路或设备得到合适的保护。

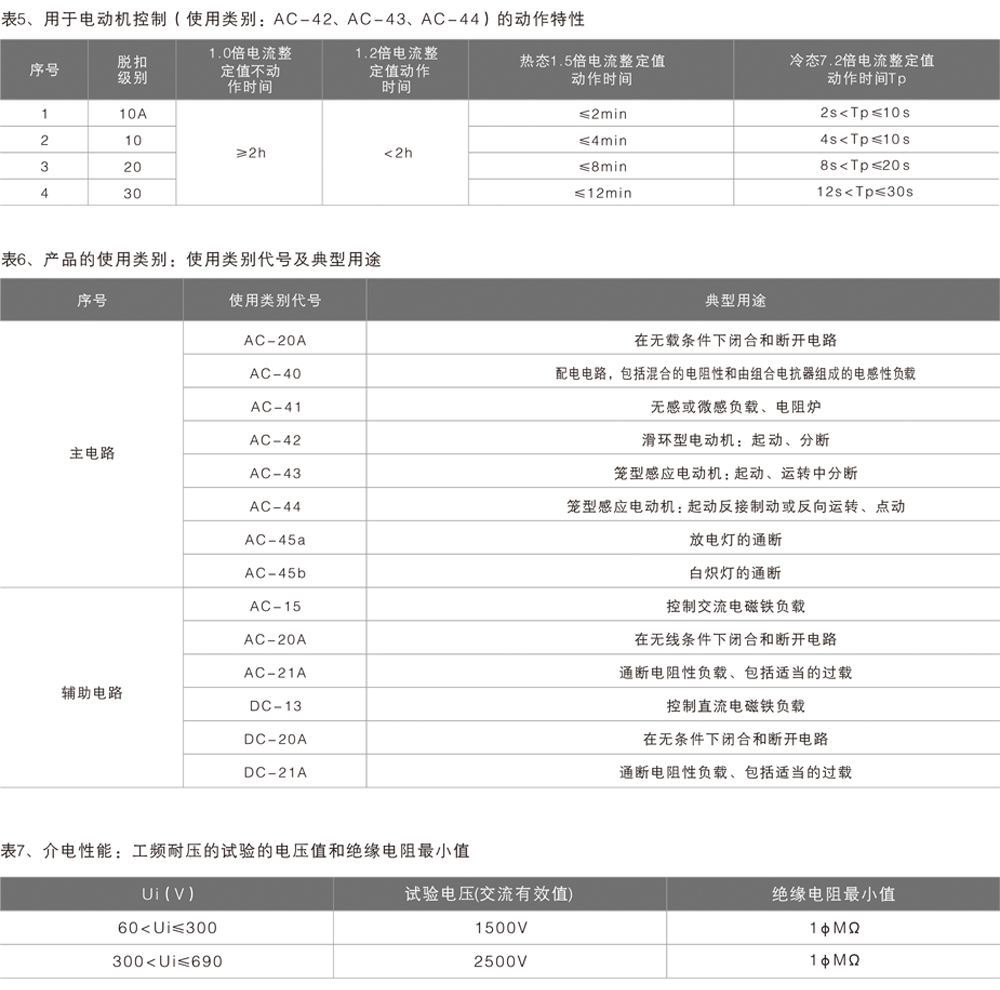

◆保护形式

快速短路瞬时保护:保护电流与开关主体额定电流有关，整定电流20In±20%(有效值)不可调，动作时间*S2-3毫秒。

过载长延时保护:脱扣特性为反时限特性l.=常数，lr1=(0.3~1)le面板8级可调，脱扣曲线在7.21『1时脱扣时间(2.08-28.8)秒内选择，脱扣时间误差为，2M以下为±10%、2lr1以上为±20%。出厂时脱扣曲线整定在6l 1,脱扣时间为3秒。过载长延时热记忆:过载能量30^钟+OFF内释放完。过载短延时保护:分反时限短延时t+ON和定时限短延时。I’t+OFF二类脱扣特性:整定电流Ilr2=6/7/8/9/10/11/12lr1+OFF面板8级可调(电动机保护)或Ir2= 3/3.5/4/4.5 5.5/5.5/6l1+OFF面板8级可调(配电保护)、电流误差为±10%,时间误差为±20%，出厂整定时脱口曲线在8Ir1时脱口时间为0.2秒内。

过载短延时热记忆:过载能量15分钟+OFF内释放完。

短路瞬时保护:整定电流Ilr3=8/9/10/11/12/1416, r1+OFF面板8级可调，电流误差为±15%,动作时间小于50毫秒，出厂整定在14r (电流有效值)。缺相保护:动作整定时间在(1~64)秒内+OFF之间选择，时间误差为±20%,出厂整定在10秒。

断相保护:动作整定时间在(1~64)秒内+OFF之间选择，误差为±20%,出厂整定在10秒。

欠流保护。最小电流与额定电流的比值在(40%~100%)+OFF之间选择，误差为±15%,动作整定时间为(1~64)秒内选择，误差为±20%;出厂整定在40%,时间为10秒。

三相不平衡保护:任意二相电流不平衡率超过(20%~100%)+OFF之间选择，电流误差为±15%,动作整定时间为(1~64)秒内选择，误差为±20%;出厂整定在60%,时间为10秒。（不平衡率=(最大电流一最小电流)/最大电流)。

过压保护:三相(105~150)%un+OFF之间选择，动作整定时间在(1~64)秒内选择，出厂整定在120%额定电压，误差为±5%;时间为10秒，误差为±20%。

欠压保护:三相(50~95)%Un+OFF之间选择，动作整定时间在(1~64)秒内选择，出厂整定在85%额定电压，误差为±5;时间为10秒，误差为±20%。启动延时。只对缺相、断相、过压、短路、漏电及三相不平衡进行保护，以避免启动大电流和过电流;整定时间为(1~99)秒内+OF之间选择。出厂整定在5秒，误差为±20%。

在线编程功能:具有手持编辑器接口。故障指示:采用灯光显示故障类型。

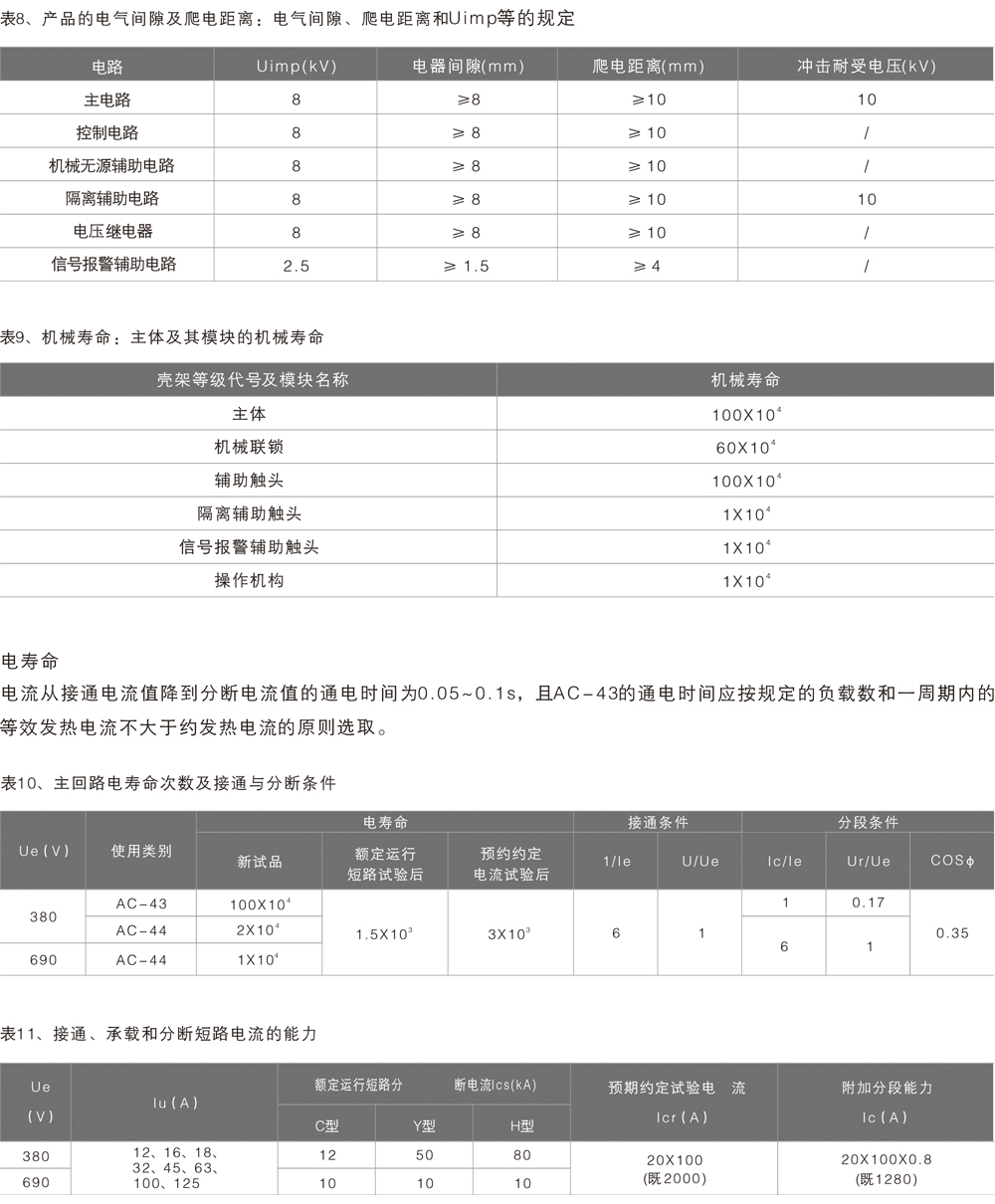

RKCPS-G系列隔离型控制与保护开关

用途:RKCPS-G隔离型控制与保护开关电器主要用于交流50Hz(6OHz)、额定电压至690V、额定电流自0.1至125A的系统中，适用于配电电路有何电动机电路中电源的隔离，即可满足主电路隔离的要求，也可满足控制回路隔离的要求，并可通过分合位置指示器(操作旋钮)清楚地显示器状态。

主电路和附件模块的主要参数同RKCPS经济型。

隔离型产品在手柄处于隔离位置时，具有锁扣装置，可以加锁。*挂锁由客户自备。

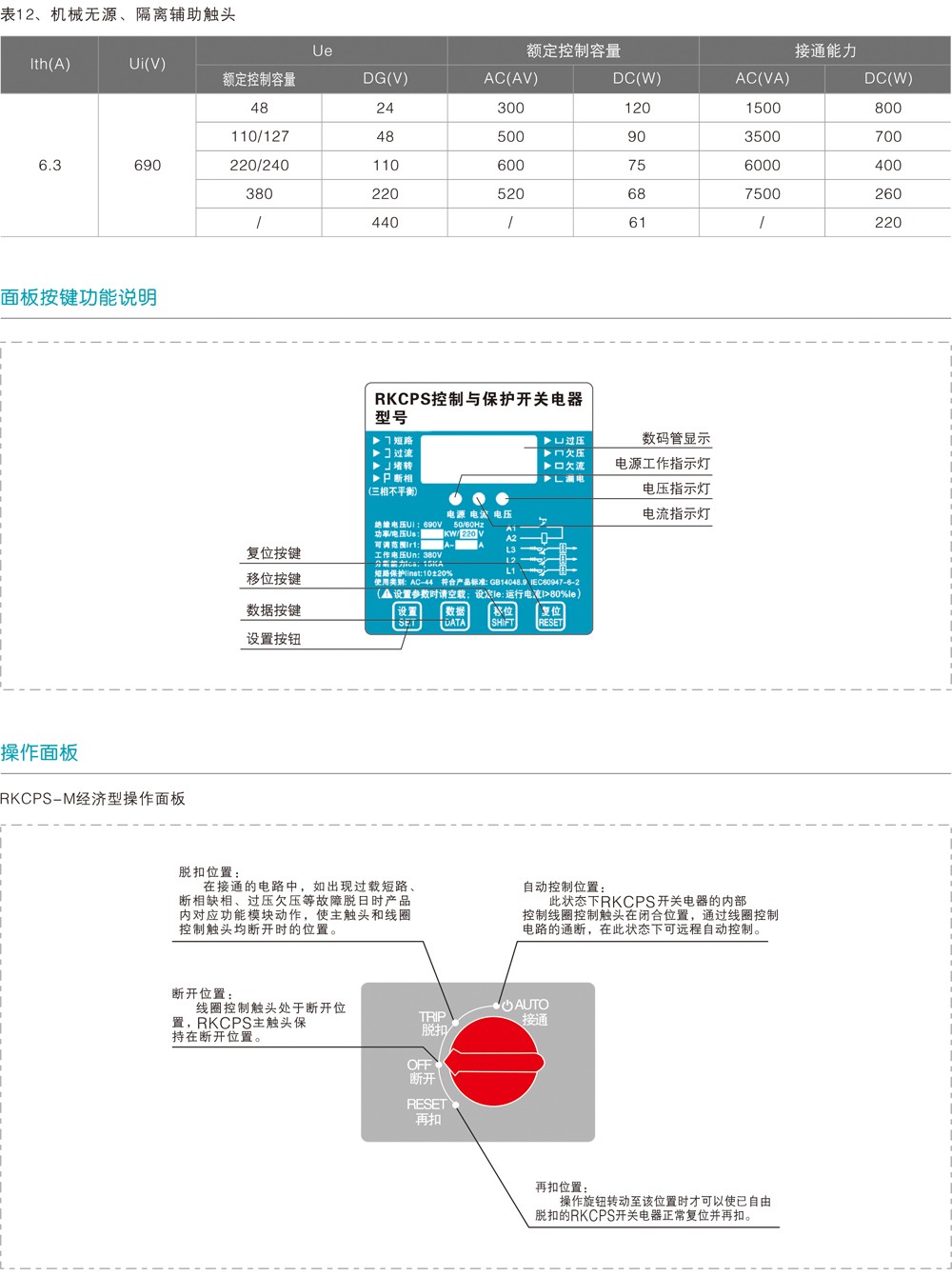

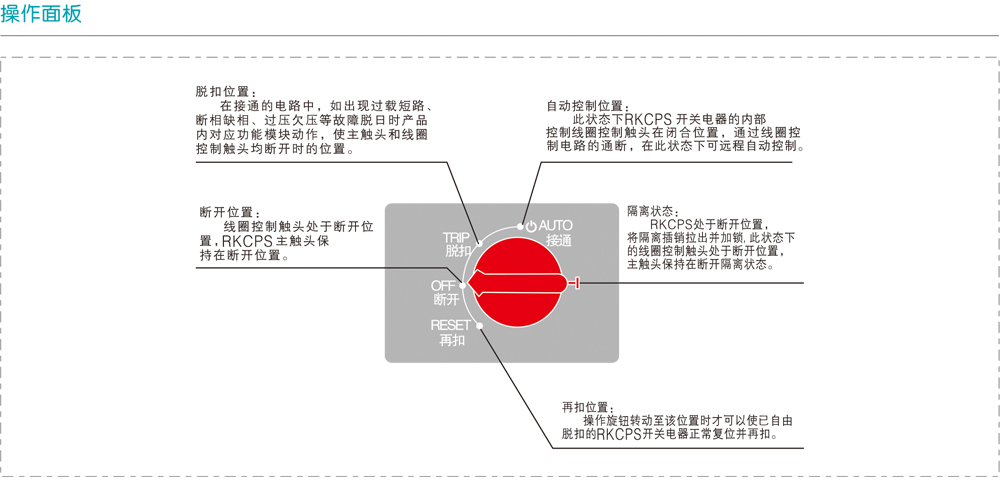

操作面板

RKCPS-F系列消防型控制与保护开关

RKCPS-F是在经济型的基础上对产品进行特殊改进后、为适应现代化消防系统的需要而发展的消防专用产品，该产品在被保护的线路发生故障(除短路外)时不跳闸，只提供一对无源消防报督触点供用户选择安装报替装置或其它装置。

用途

RKCPS-F消防型控制与保护开关电器主要用于交流50Hz(60Hz)、额定电压至690V、额定电流自0.1至125A的消防系统中，能够接通、承载正常条件下包括规定的过载、越流条件下的电流，实现“只报鳌、不跳闸”﹔且能够接通、承载和分断非正常条件不的电流(如短路电流)，实现“既报警、又跳闸”的独特功能。

主要特点

消防型控制与保护开关电器采用全新的设计理念，由专用的消防型数字化控制器，配合其它模块实现M故障不跳闸”的独特功能。RKCPS-F消防型控制与保护开关集熔断器、断路器、接触器、起动器、隔离器、热继电器、过载(或过流、断相)保护继电器、电机综合保护器、智能漏电断路器(继电器)等低压电器产品功能于一体的多功能消防型电器，且具有远程控制和就地控制、自动和手动控制、面板指示、故障查询、设置灵活等特点:其最大额定电流125A,极限分断能力达8OkA实现消防系统中过载、过流时“只报警、不跳闸”及短路时“既报警、又跳闸”的特定要求。

主要技术参数同数字化基本型相同。

应用说明

在实际运行突然断电将导致比过负荷损失更大的电动机等负载，不宜装设过负荷等保护，这些负荷有消防栓水泵、喷淋泵、排烟风机等。如果装设过负荷等保护功能装H，当火灾发生时，过负荷等保护功能装置在设定时间内导致产品动作，消防类设备不能正常运行，耽误灭火时机，损失可能更惨重。如果不装设过负荷等保护功能装置，又会使故障扩大，造成不可挽回的损失。所以RKCPS-F装设过负荷保护功能装置，通过特殊联动机构，当发生火灾时，过负荷等保护功能在设定时间内作用于无源报替信号触点，提醒消防控制室值班人员检查、缩小故障直至排除。

RKCPS-F消防型控制与保护开关电器通过数字化专用消防控制器与其它功能模块配合，实现故障时只报警、不跳闸的独特功能。当被保护线路发生过载过流等时(除短路故障外)，RKCPS-F消防型控制与保护开关电器产品的面板上显示相应故障代码的同时，一对无源消防报警触点95、98(基本型为无源过载报警触点)闭合输出。

产品型式

RKCPS—FG消防隔离型

RKCPS—F消防型双速电动机控制器

RKCPSJ—F消防型星三角减压启动器

RKCPSN—F消防型可逆电动机控制器

注意事项

正常工作时，面板上的旋钮可用于就地直接控制主电路的接通和分断。

当发生过载、过流、断缺相、三相不平衡等故障时95、98无源消防报警触点闭合，接通外部报警货其它装置，提醒值班人员检修故障线路，RKCPS-MF产品操作机构旋钮保持在闭合位S不跳闸，主电路不断开;此时可通过外接的停止按钮或面板上的旋钮断开主电路。故障排除后必须再扣货复位。

RKCPS-M/F产品发生短路时，05、08发出报瞀信号，操作机构处于脱扣位置，主电路断开。短路故障排除后必须再扣或复位。特别提醒:消防型产品在线路发生故障时，消防无源报警触点95、98闭合，接通外部报警电路，接触报警信号将旋钮旋至断开位H或通过外接的停止按钮断电，继续使用应重新旋至接通位置。

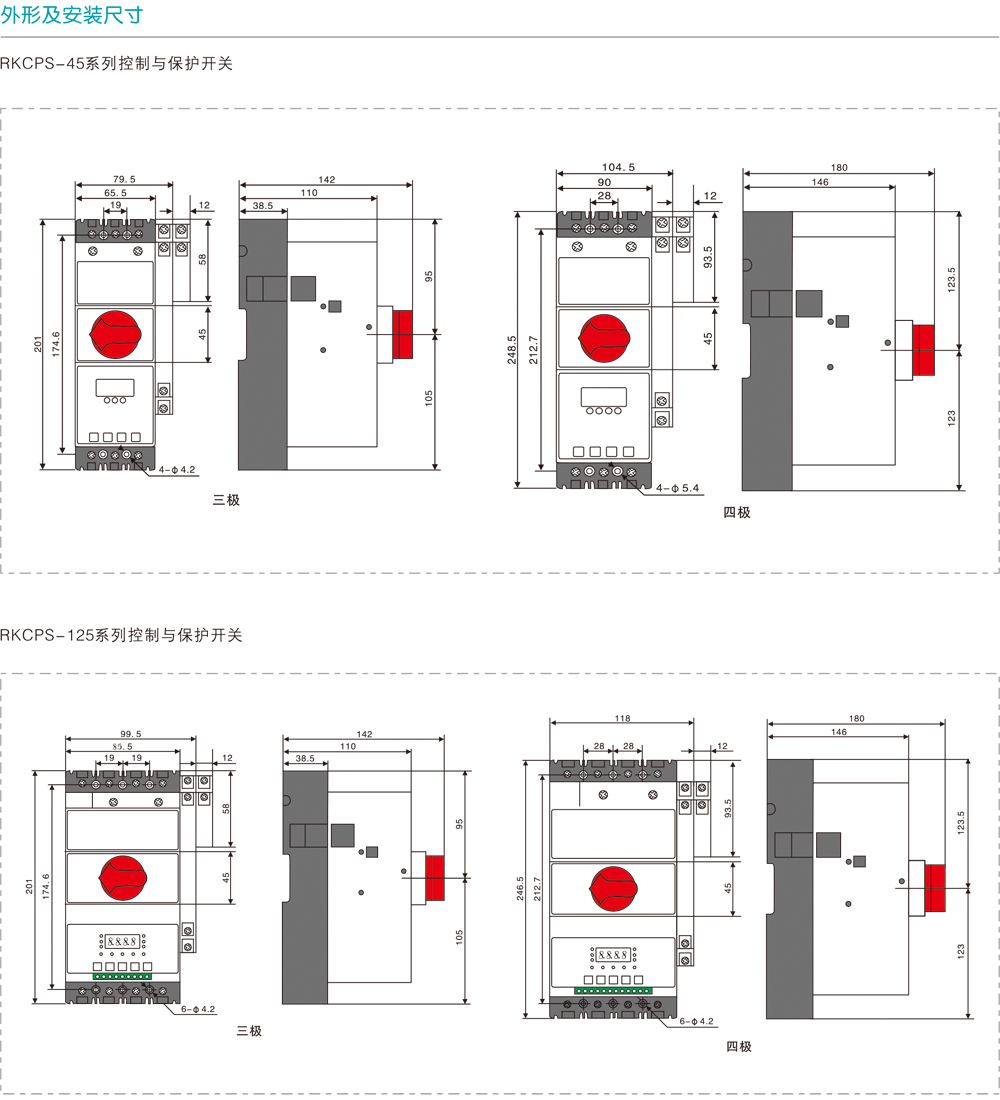

工作条件与安装条件

◆周围空气温度不低于-5O0℃，不高于+40℃，日平均气温不超过+35℃，当周围空气温度超出以上范围，用户可以与本公司协商。注:在+40℃下，RKCPS产品允许不降容使用。

◆海拔:安装地点海拔不超过200OM。

◆大气条件:在最高温+40℃时，空气相对湿度不超过50%，在较低的温度下可允许有较高湿度。月平均温度为20℃时，该月的平均最大相对湿度90%，由于湿度变化偶尔产生的凝露应采取特殊的措施。

◆防护等级:IP20(具有防触指功能)。

◆污染等级:3级。

◆安装类别:主电路在380V系统中的安装类别为IV、在690V系统中以有辅助电路及控制电路的安装类别为Ⅲ，报警电路的安装类别为Ⅱ。

订货须知

RKCPS-M系列控制与保护开关

用户在订货时应写明开关电器的产品型号、规格、短路脱扣器额定电流、智能控制器额定工作电流、负载性质、线圈控制电压、接线方式

等内容。

例一:订购RKCPS-100/M63/O2M表示:KBZ经济型产品、分断能力15kA、主体壳架等级额定电流125A、主体脱扣器额定电流10OA、三极保护、E型智能控制器额定工作电流63A、2常开1常闭+1短路+1过载辅助触头、线圈控制电源电压220V。

例二:订购RKCPS-45/M45/06MF表示:RKCPS经济型产品、分断能力15kA、主体壳架等级额定电流63A、主体脱扣器额定电流45A、三极保护、M型智能控制器额定工作电流45A、3常开3常闭+1短路+1消防辅助触头、线圈控制电源电压220V。
