产品详情

产品概述

◆控制装置:内置控制器

◆产品结构:体积小、电流大、结构简单、ATS一体化

◆特点:切换速度快、故障率低、维修方便、性能可靠

◆接线方式:板前接线

◆转换方式:电网对电网、电网对发电机、自投自复

◆产品壳架:80、160、250、400、630、800、1250、1600、2500、3200

◆产品电流:20、32、40、63、80、100、125、160、200、225、250、315、400、500、630、800、1000、1250、1600、2000、2500、3200A

◆产品分类:负荷开关式

◆产品极数:3、4

◆产品标准:GB/T14048.11ATSE:PC级

性能及特点

◆采用双列复合式触头、横拉式机构、微电机预储能及微电子控制技术，基本实现零飞弧（无灭弧罩）;

◆采用可靠的机械联锁和电气联锁，执行元件采用独立的负荷隔离开关，使用安全可靠;

◆采用过零位技术，紧急情况下可强制置零（同时切断两路电源），满足消防联动需要;

◆执行负荷隔离开关切换采用单一电动机驱动，切换可靠平稳、无噪音、冲击力小;

◆操作器驱动电机只在执行负荷隔离开关切换瞬间通过电流，稳态工作无需提供工作电流，节能明显;

◆执行负荷隔离开关带有机械联锁装置，保证常用、备用电源工作可靠互不干涉;

◆具有明显通断位置指示、挂锁等功能，可靠实现电源与负载间的隔离;

◆安全性能好，自动画程度高，可靠性高，使用寿命8000次以上;

◆机电一体化设计，开关转换准确、灵活、顺畅，采用国际先进的逻辑控制技术，抗干扰能力强，对外无干扰;

◆具有主电源合、备用电源分;主电源分、备用电源合;主、备电源均断开三种稳定工作(l-O-ll ) ;

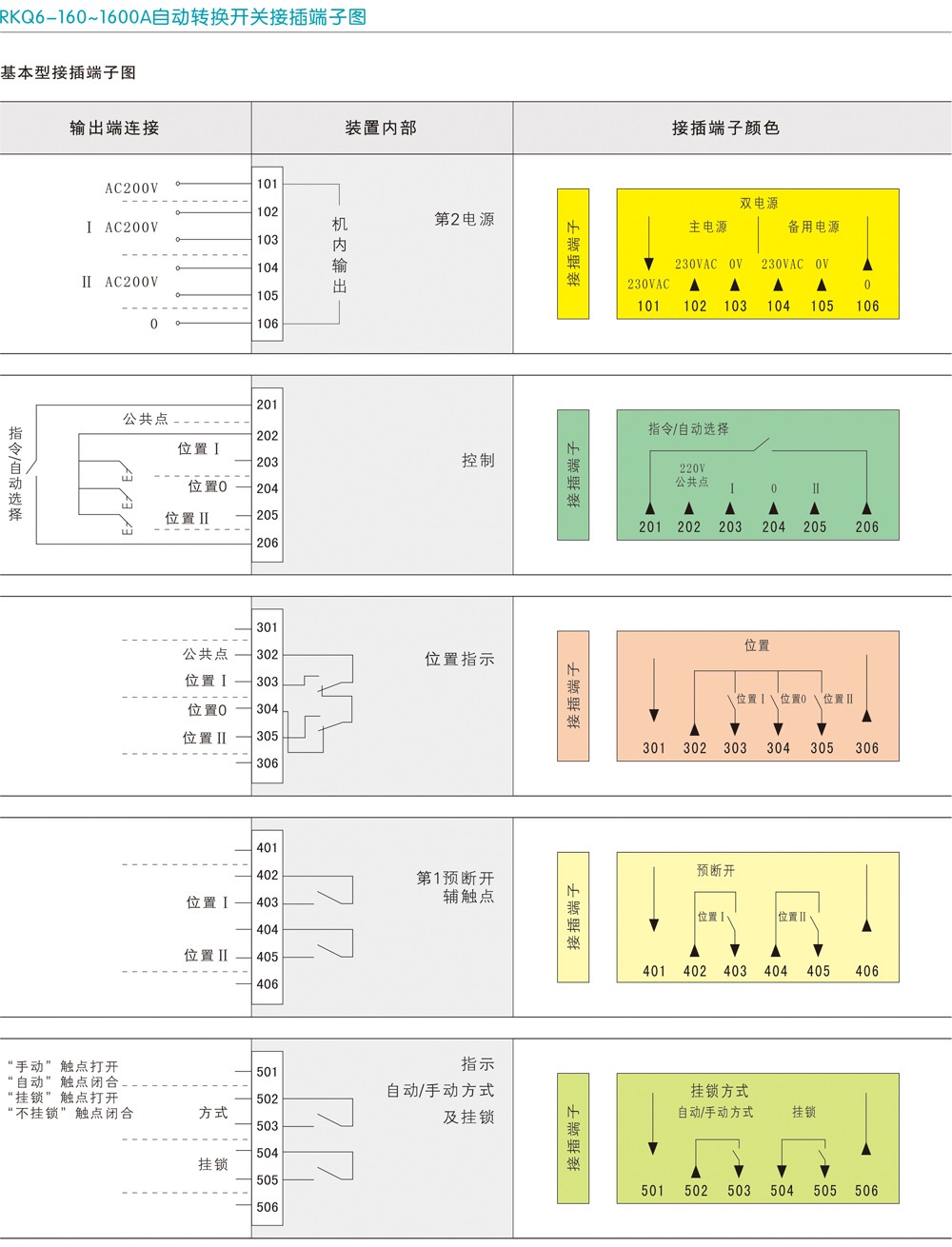

◆安装方便，控制回路采用接插式端子连接;

◆四种操作功能;紧急手动操作、电动远程控制操作、自动控制状态时紧急断开操作、自动控制操作。

控制特性

1、基本型:主-备电源、自投自复

◆Ⅰ型:市电-市电（全自动）﹔

◆Ⅱ型:全自动、强制“O”、远程控制、带发电机;

◆Ⅲ型:缺相检测保护、全自动、强制“O”、远程控制、带发电机。

2、基本型开关控制特性:

◆适用于两路电源的主备系统、自投自复;

◆可外接进行功能扩展。
