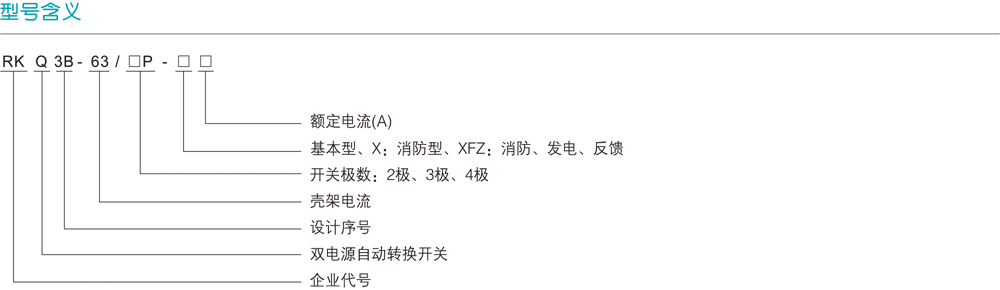

RKQ3B双电源自动转换开关

产品分类:双电源自动转换开关

联系电话:62739001

地址:浙江省温州市乐清市北白象万茗工业区

产品简介:RKQ3B自动双电源转换开关是一款结构合理、使用方便面,主要由电源转换执行断路器组成,开关工作有三个状态位置供用户选择:状态IN合R分、状态ⅡlN分R合、状态ⅢN分R分,开关具有体积小、重量轻、性能稳定等特点,深受客户的好评。

产品详情



正常使用条件

◆安装的海拔高度不应超过2000米;

◆周围环境温度上限不高于+40℃,下限不低于-5℃,24小时平均值不超过35℃;

大气的相对湿度在周围空气温度为+40℃时不超过50%,在较低的温度下,可以有较高的湿度,应考虑到温度变化会发生产品表面的凝露。无爆炸危险的介质,且介质不足以腐蚀和破坏绝缘的气体与尘埃;

◆无明显摇动和冲击震动的地方;

◆污染等级:3

◆电器级别:CB级

◆符号标准:IEC.60947-6 GB/T14048.11


结构和性能

RKQ3B自动双电源转换开关是一款结构合理、使用方便面,主要由电源转换执行断路器组成,开关工作有三个状态位置供用户选择:状态IN合R分、状态ⅡlN分R合、状态ⅢN分R分,开关具有体积小、重量轻、性能稳定等特点,深受客户的好评。


适用范围

RKQ3B自动双电源转换开关(以下简称开关)采用本公司生产的微型高分断断路器,仅用于两路电源之间互相切换,不得使用于主电源开关,适用于交流5OHz,额定工作电压380V、额定工作电流63A以下双电源供电系统,仅使用自动或手动操作方式完成常用电源与备用电源之间的转换。该转换开关主要用于医院、商店、银行、化工、冶金、高层建筑、军事设施等需要两路电源互相切换的场所。


使用操作

手动操作,将手动-自动按钮装置于手动操作装置,当推动手柄顺时针旋转至终端时,备用电源执行断路器QR分闸,常用电源执行断路器QN合闸,当推动手柄逆时针旋转至终端时,备用电源执行断路器QR合闸,常用电源执行断路器QN分闸。面板指示,电源指示灯,若该灯不亮,说明输入电源出现异常,不能操作开关。待修复正常后,既可投入使用自动操作,将手动-自动按钮置于自动位置状态,如果常用电源供电正常,转换开关将自动投入常用电源执行断路器QN合闸状态,常用合闸面板中N电源指示灯亮;如果常用电源出现异常,则自动转换到备用电源QR供电,备用R电源指示灯亮。外接信号指示灯,本机提供有源信号220VAC,最大电源500mA。

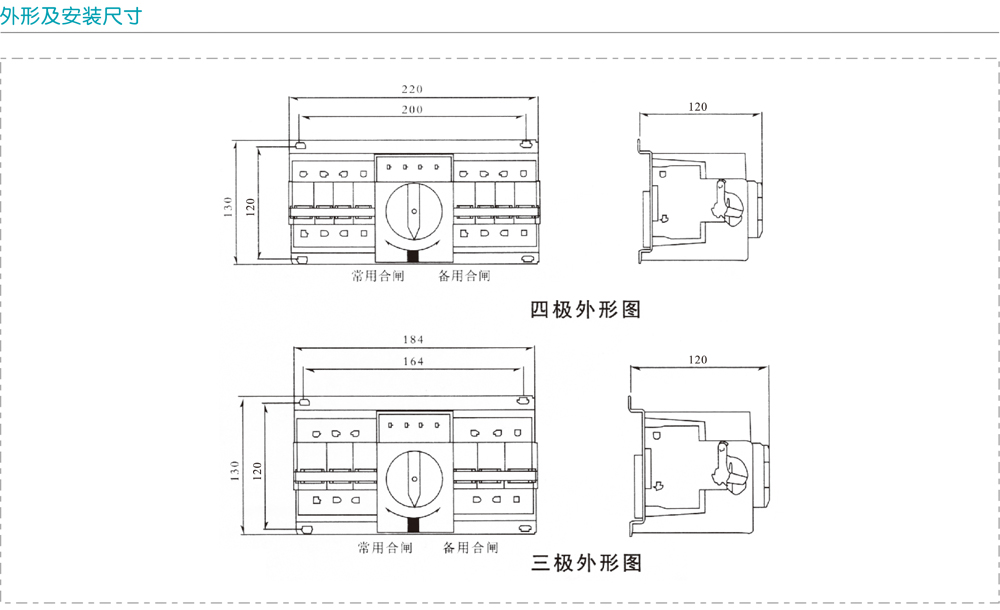

安装及使用方法

电源输入端应接入常用电源执行断路器QN,常用电源执行断路器QR1、3、5、7端。若选用三极断路器,必须要接零线NN和NR,该三极专用接线零端子在两台断路器中间,在自动电源切换开关安装接线过程中,切不要把原接在断路器进线端的本机控制器线忘掉,碰断或短路。
