产品概述

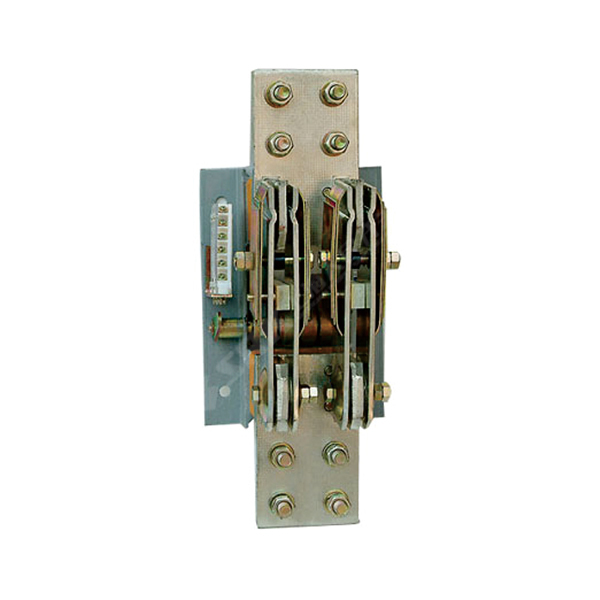

HD11FA系列防误型隔离器，适用于额定绝缘电压660V、额定工作电压380V、额定频率50Hz、额定工作电流至150OA的低压成套配电设备中，在无负荷（既有电压、无电流）情况下用作分合电路或隔离电源之用。其结构简单、操作方便，并符合IEC60947-3、GB14048.3标准。

结构特征

1.本系列隔离器中，200.40OA采用单刀片、600~1500A采用双刀片，所有刀片二侧装有片装弹簧已取得触头压力，所有触头与刀片皆镀锡，加强了表面保护并降低了接触电阻。

2.本系列隔离器采用中央绝缘盖板操作手柄，能够防止操作人员在操作过程中触及隔离器的带电部位。

3.本系列隔离器具有锁扣机构，当锁扣机构处于闭合位置时，可确保隔离器不断开，并能承受短时冲击电流而不产生误动作，若要进行断开操作，需解锁后方可进行。

4.在隔离器安装板上可安装LX19B行程开关，由盖板断开/闭合位置控制行程开关的触头状态，在结构上保证了行程开关常闭触头先于主触头而断开，后于主触头而闭合。若把行程开关的触头与接触器或自动空气断路器的线圈回路联接，可保证隔离器的无载闭合与断开。
