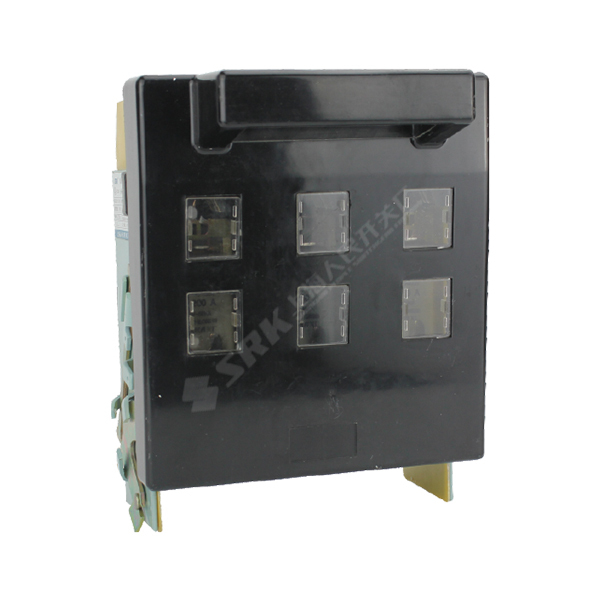

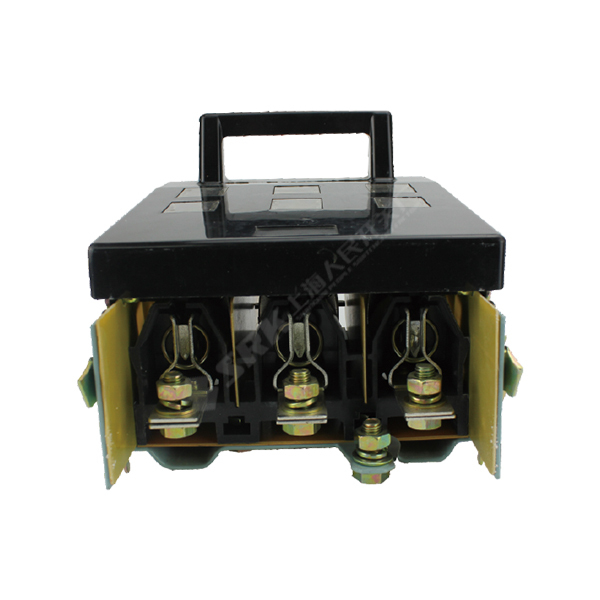

产品简介:HR5系列熔断器式刀开关(以下简称开关)主要用于额定电压400V、660V,50Hz(60Hz)约定发热电流至630A的具有高短路电流的配电电路和电动机电路中,作为电源开关、隔离开关、应急开关,并作电路保护用,但一般不作为直接开关单台电动机之用。
产品概述
HR5系列熔断器式刀开关(以下简称开关)主要用于额定电压400V、660V,50Hz(60Hz)约定发热电流至630A的具有高短路电流的配电电路和电动机电路中,作为电源开关、隔离开关、应急开关,并作电路保护用,但一般不作为直接开关单台电动机之用。
执行标准:GB14048.3。
主要技术参数
1、额定绝缘电压:690V;
2、额定工作电压:400V、660V两种;
3、额定工作电流:400V:100A、200A、400A、630A四种
660v:100A、200A、315A、400A四种;

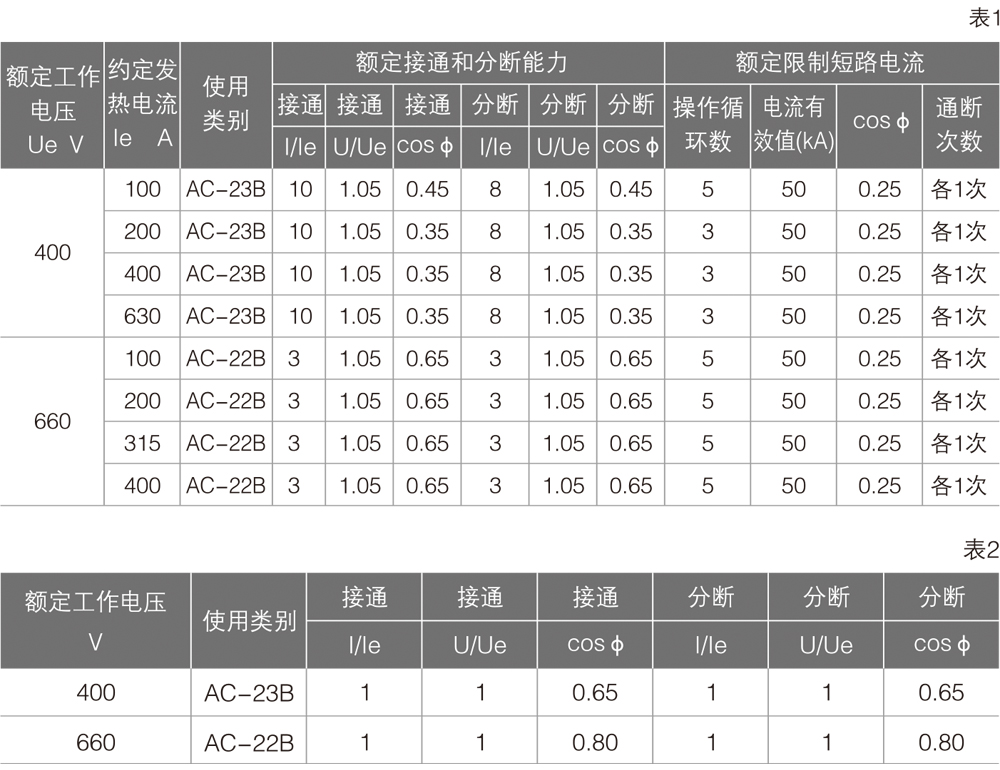

4、开关的接通和分断能力和额定限制短路电流按表1;
5、开关的机械寿命分别为3000次(100A、200A)和1000次(400A、630A);
6、开关的电寿命分别为600次(100A、200A)和200次(400A、630A)接通与分断条件按表2;7、辅助开关(LX19K)的额定工作电压交流380V,约定发热电流6A,额定控制容量300VA,使用
类别AC-15。
