产品概述

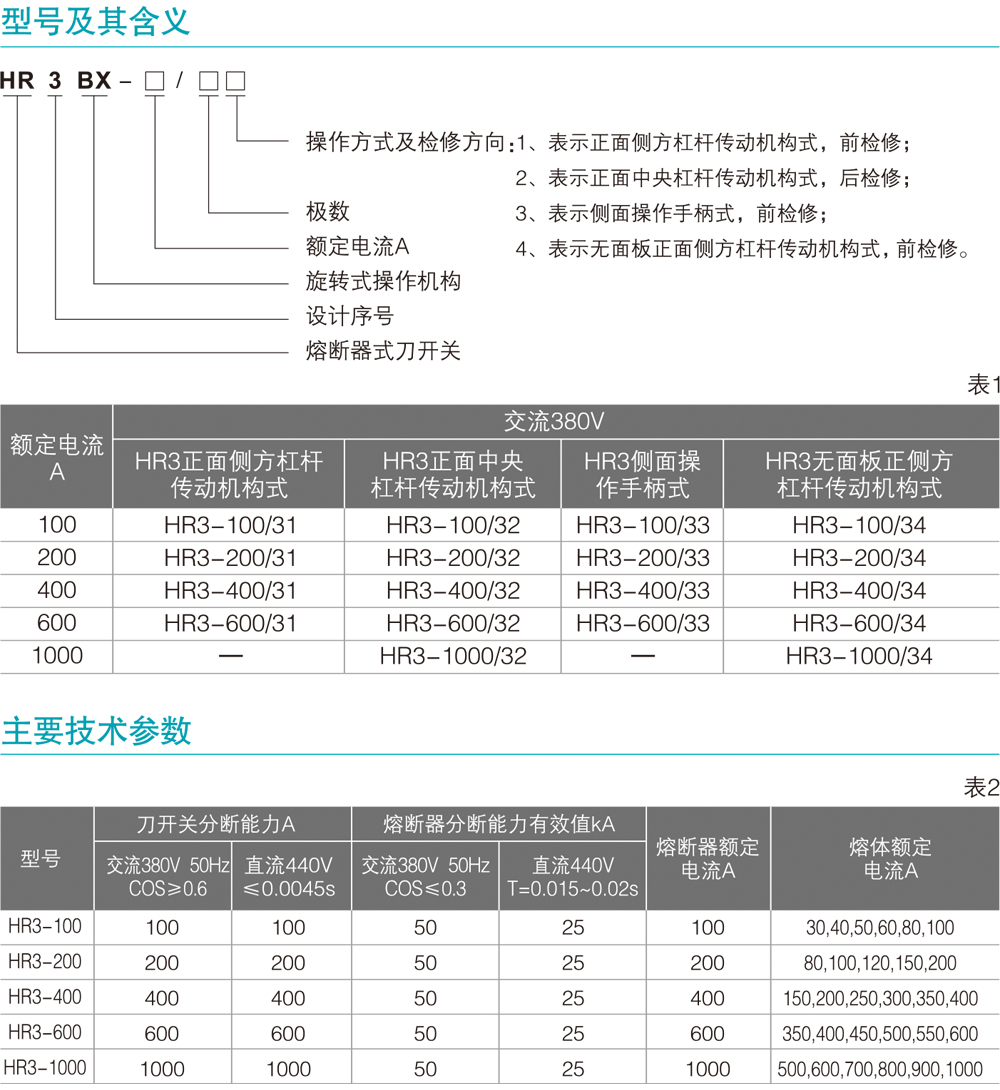

熔断器式刀开关适用于额定频率50Hz，额定电压40OV，额定电流至100OA的配电电路中，作不频率地手动接通和分断电路，并且作电路的过载和短路保之用。按额定电流等级分为10OA、200A、400A、600A、100OA五级:按其操作方式分为正面侧方杠杆传动机构式、正面中央杠杆传动机构式、侧面操作手柄式、无面板正面侧方杠杆传动机构式四种;按其检修方位可分为屏前检修式及屏后检修式两种。

执行标准:GB14048.3。

结构特征

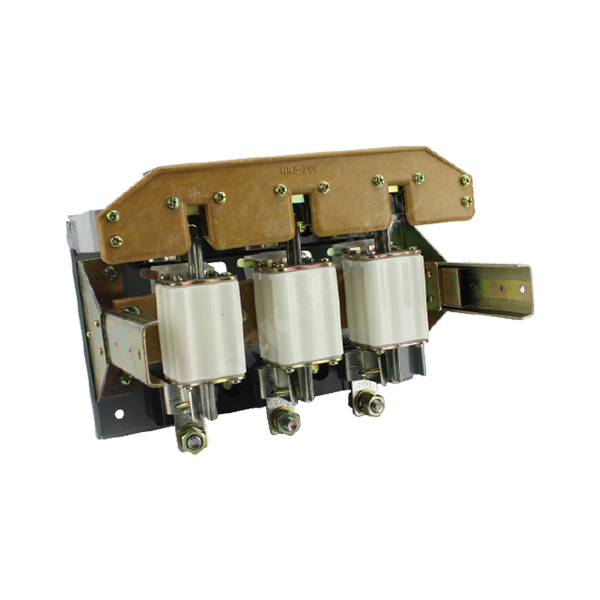

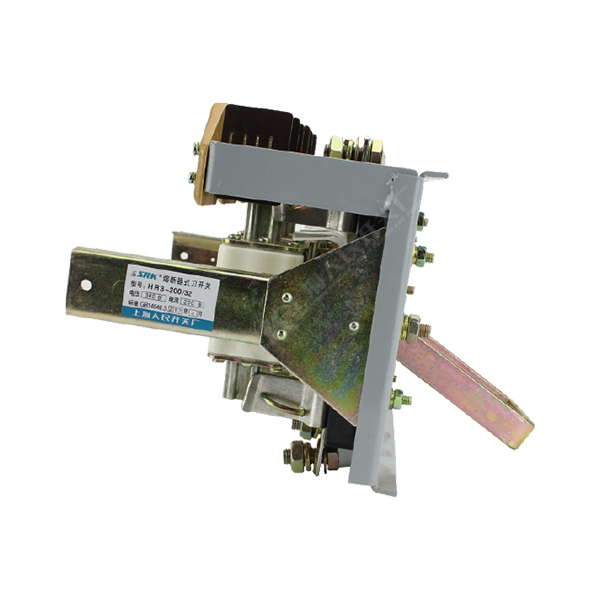

熔断器式刀开关是RTO有填料熔断器和刀开关的组合电器，具有RTO有填料熔断器和刀开关的基本性能，在电路正常供电的情况下，接通和切断电源由开关来担任。当线路或用电设备过载或短路时，熔断器式刀开关的熔体烧断，及时切断故障电流。前操作前检修的熔断器式刀开关，中央有供检修和更换熔断器的门，主要供BDL配电屏上安装。前操作后检修的熔断器式刀开关主要提供BSL配电屏上安装。侧操作前检修的熔断器式刀开关可以制成成封闭的动力配电箱。

额定电流600安及以下的电流熔断器式刀开关带有安全拦板，并装有灭弧室。灭弧室是由酚醛布板和钢板冲制件铆合面成的。

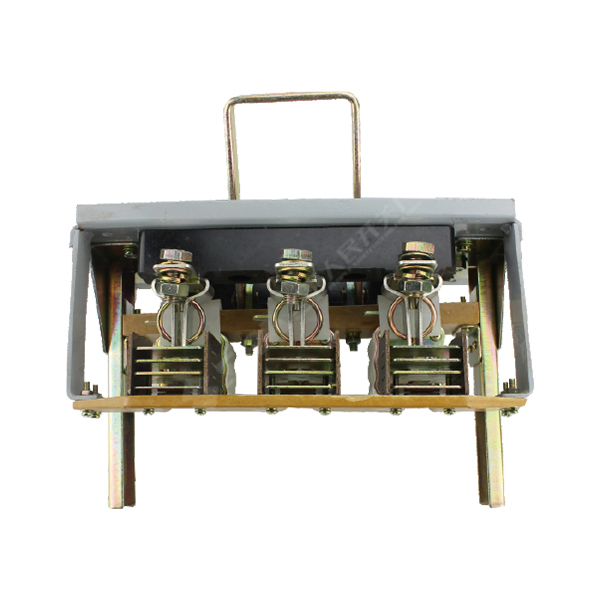

熔断器式刀开关的熔断器固定在带弹簧、锁板的绝缘横染上，在正常运行时，保证熔断器不脱扣，而当熔断体因线路故障而熔断后，只需要按下锁板可以很方便地更换熔断器。
