概述

XL-21 型低压动力配电柜适用于发电厂及工矿企业中，在交流电压 500 伏及以下的三相四线或三相五线系统作动力配电之用。

XL-21 型低压动力配电箱系户内装置靠墙安装，屏前检修。

结构特点

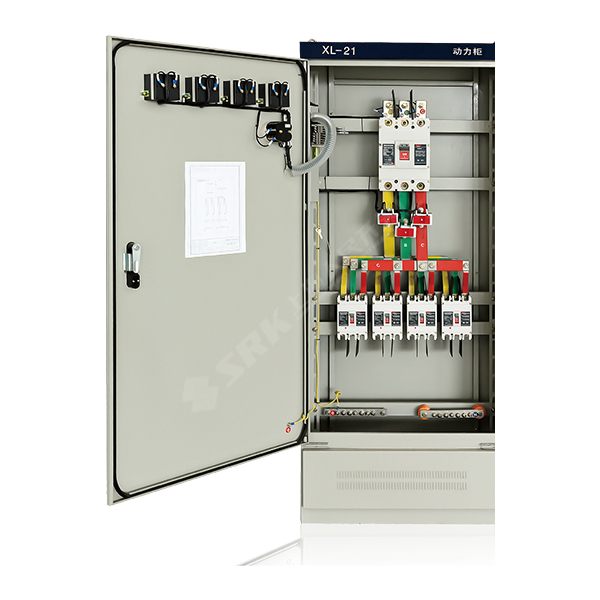

XL-21 型低压动力配电柜系封闭式，外壳用钢板弯制而成，刀开关操作手柄装于箱前右柱上部，可以作为切换电源之用。配电箱前面装有一只电压表，指示母线的电压。配电箱前面有门，门打开后，配电箱内全部设备敞露、便于检修维护。本配电箱采用国内自行设计的型组件，具有结构紧凑，检修方便，线路方案可以灵活组合等特点。配电箱除装有空气断路器和熔断器作为短路保护外，还装有接触器和热继电器，箱前门可装操作按钮和指示灯。

正常使用条件

◆ 环境温度：-50℃ ~+40℃，且 24h 内的平均温度不超过 +36℃；

◆ 海拔高度：不超过 2000m；

◆ 相对湿度：在周围空气湿度为 +40℃时不超过 50%；在较低湿度下可以有较高的相对湿度 ( 如：+20℃时为 90%)，考虑到温度的变化允许产生适度的凝霜：

◆ 设备安装时与垂直面的倾斜度应不超过 5°，设备应安装在无剧烈震动、无冲击及无腐蚀的场所。
