>概述

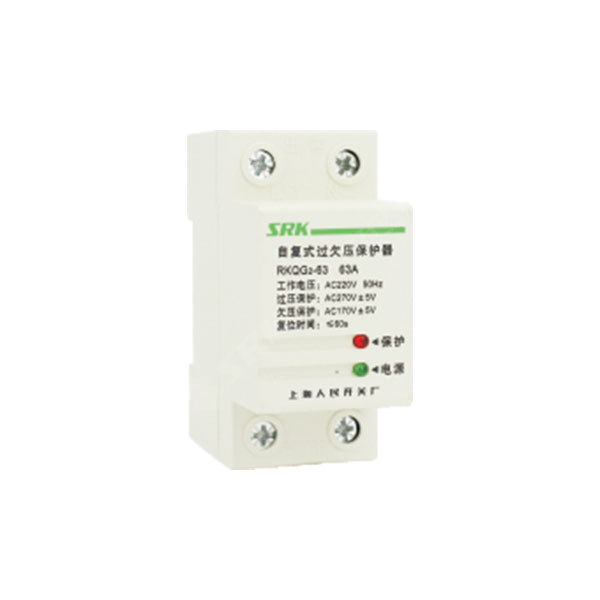

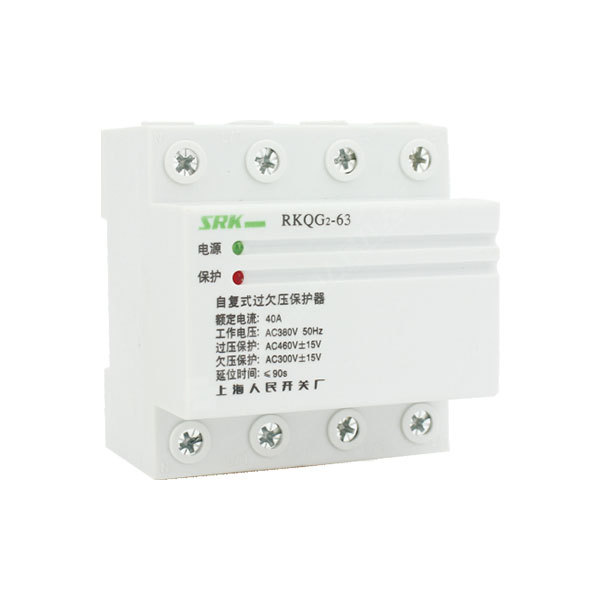

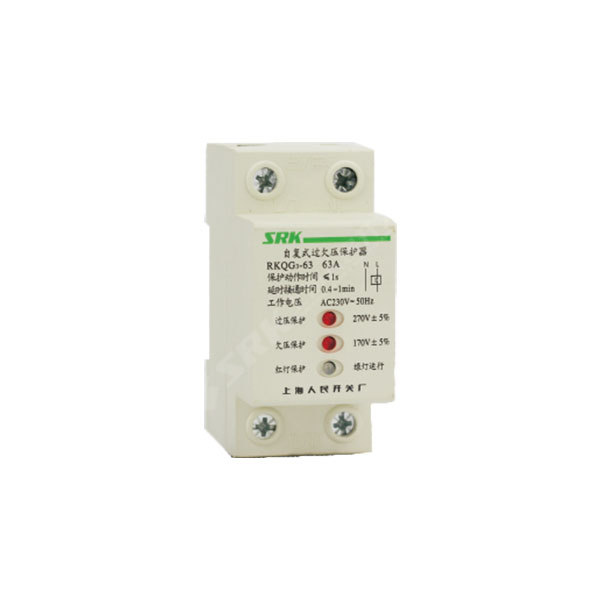

RKQG系列自复过欠压交流保护自动控制器（分为电子限荷自动控制器、过欠压保护自动控制器等）主要用于交流50/60Hz，额定电压220V级别的故障检测，对单相输入电源的电压过高、电压过低或对所带负载过流等提供保护，产品广泛应用于各种公寓、宿舍，对各种用电设备的电源监视，是家用电器及工业设备运行中不可缺少的保护产品。

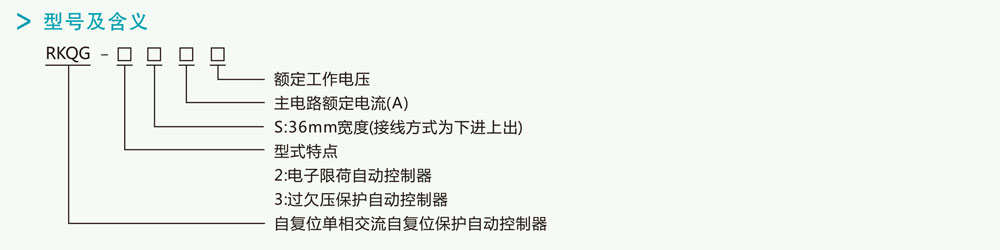

>正常工作条件及安装条件

◆周围空气温度不高于40℃及不低于-5°℃,24h的平均值不超过35℃;注︰在周围空气温度高于0°℃或低于-5℃的条件下使用的断路器应与制造厂协商。

◆安装地点的海拔不超过2000m ;

◆最高温度为+40°℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度;例如20°℃时达到90%，对由于温度变化偶尔发生的凝霜应采取特殊的措施。

◆安装位置:在无明显摇动和冲击震动、无雨雪侵袭的地方﹔

◆安装类别:Ⅲ类;

◆在有防雨设备、无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体及严重存在导电尘埃的地方;

◆安装面与垂直的倾斜度不大于士5℃，安装并固定在无显著摇动和无冲击振动的地方。

◆污染等级:3级，对更高污染等级的环境，宜采用具有合适防护等级的外壳保护。

◆安装方式︰标准35mm导轨安装。产品外型尺寸与DZ47相似可进行并轨安装。

◆指示灯∶以一个双色发光二级管分别来指示:正常（绿色），保护（红色），延时中（红色闪亮)

◆外形尺寸:86mmx45mm x 71 mm/88.4mmx36mm67.5mm

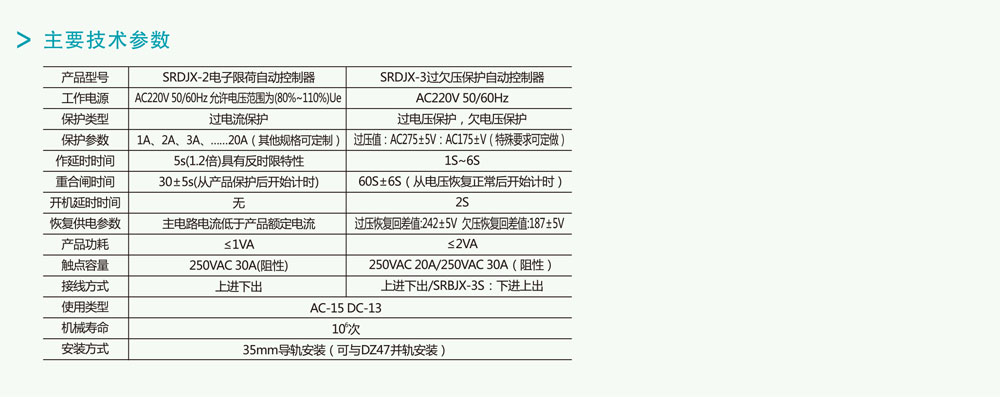

>结构特点及工作原理

工作原理∶电子限荷自动控制器是通过电流互感器检测负载主电路电流，判断主电路负载是否过载。过载时触发过载反延时电路，根据过载电流倍数进行延时，延时时间到，内置继电器断开主电路负载﹔保护器进入延时重复送电功能，经过大约30秒左右的延时，保护器通过内置继电器继续送电，如果主电路负载电流继续大于保护器额定保护电流时﹒保护器将继续自动断开主电路电源，实现限流保护的目的。

过欠压保护自动控制器是通过集成芯片采样并进行比较来判断主电路输入电压是否有异常现象，有异常时触发保护电路，通过内置继电器断开主电路负载，保护器进入断电保护状态，直到输入电压恢复正常范围开始延时，分钟后进行重合。

结构特点︰外形尺寸和DZ47(C45)小型断路器外形尺寸相同的安装方式，直接与开关设备串联在主电路中使用。安装方便、功耗低、奉命长的特点。

>安装及使用

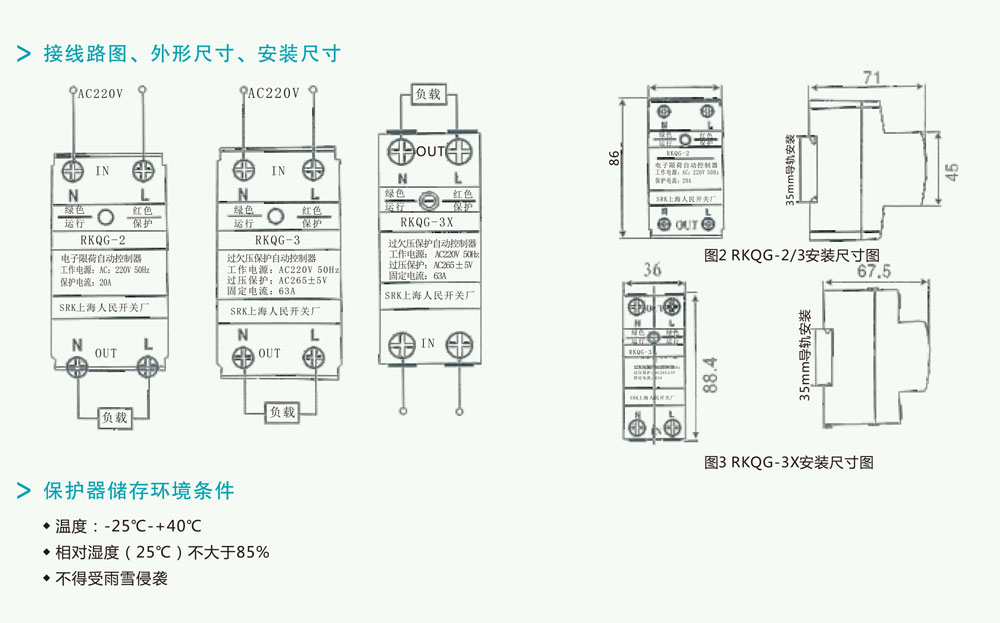

安装前仔细阅读使用说明书，然后按接线图接通线路﹒注意保护器上标注的进线端与出线端的英文字母“N"表示零线，“L'‘表示相线，"IN "标识进线端，"OUT."表示出线端。

SRDJX-2电子限荷自动控制器使用说明︰接通电源时，控制器绿色指示灯亮，控制器有电源输出，主电路负载得电当控制器红色灯闪亮，控制器开始保护，反时限延时，到时间控制器将断开主电路负载电源，此时应检查主电路负载情况，应将超出的负载电流设备关断，如果主电路负载电流一直大于控制器额定保护时﹒保护器将无法工作，一直处于频繁开和关的状态。

SRDJX-3过欠压保护自动控制器适用说明︰接通电源时，控制红色指示灯闪亮，控制器处于检测电压状态。无电源输出，如电压正常，延时2S后红灯变绿灯，控制顺有电源输出。主电路负载得电。在使用过程中，当控制器亮红色指示灯，控制器开始保护，直到电压恢复正常时开始计时，-3mim进行重合，负载得电。

SRDJX-2电子限荷自动控制器保护动作时间在5s(1.2倍时）左右时关断主电路电源。第二次自动送电时间在30S左右，保护器保护额定电流范围是在出厂时以固定，如果用户对保护电流的范围有特殊要求可进行特殊订做。

SRDJX-3过欠保护自动控制器保护动作时间在1S关断电路电源，第二次自动送电是从电压恢复正常开始计时，min进行重合闸，保护器保护的过欠压范围在出厂时以固定，如果用户对过欠压范围有特殊可求可进行特殊定做。

SRDJX-2电子限荷自动控制器的过流保护动作具有反时限特性∶电流越大动作时间越短，电流越小动作时间越长。
