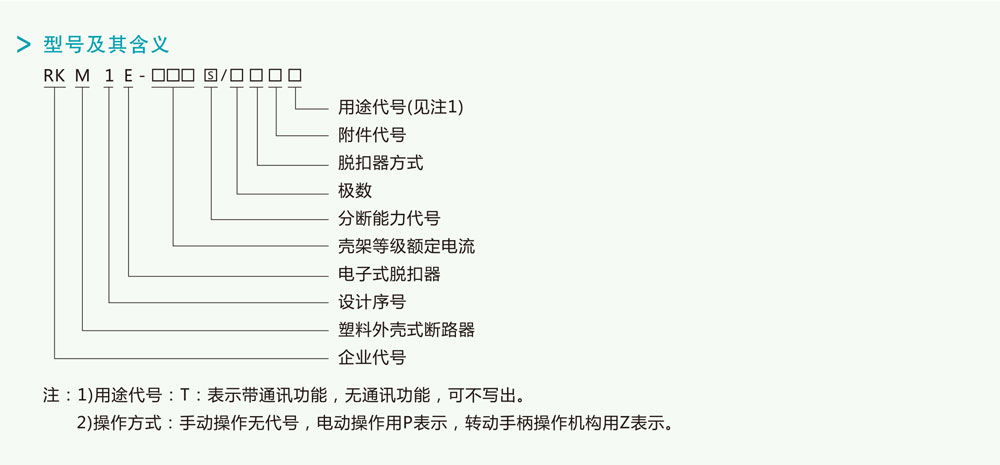

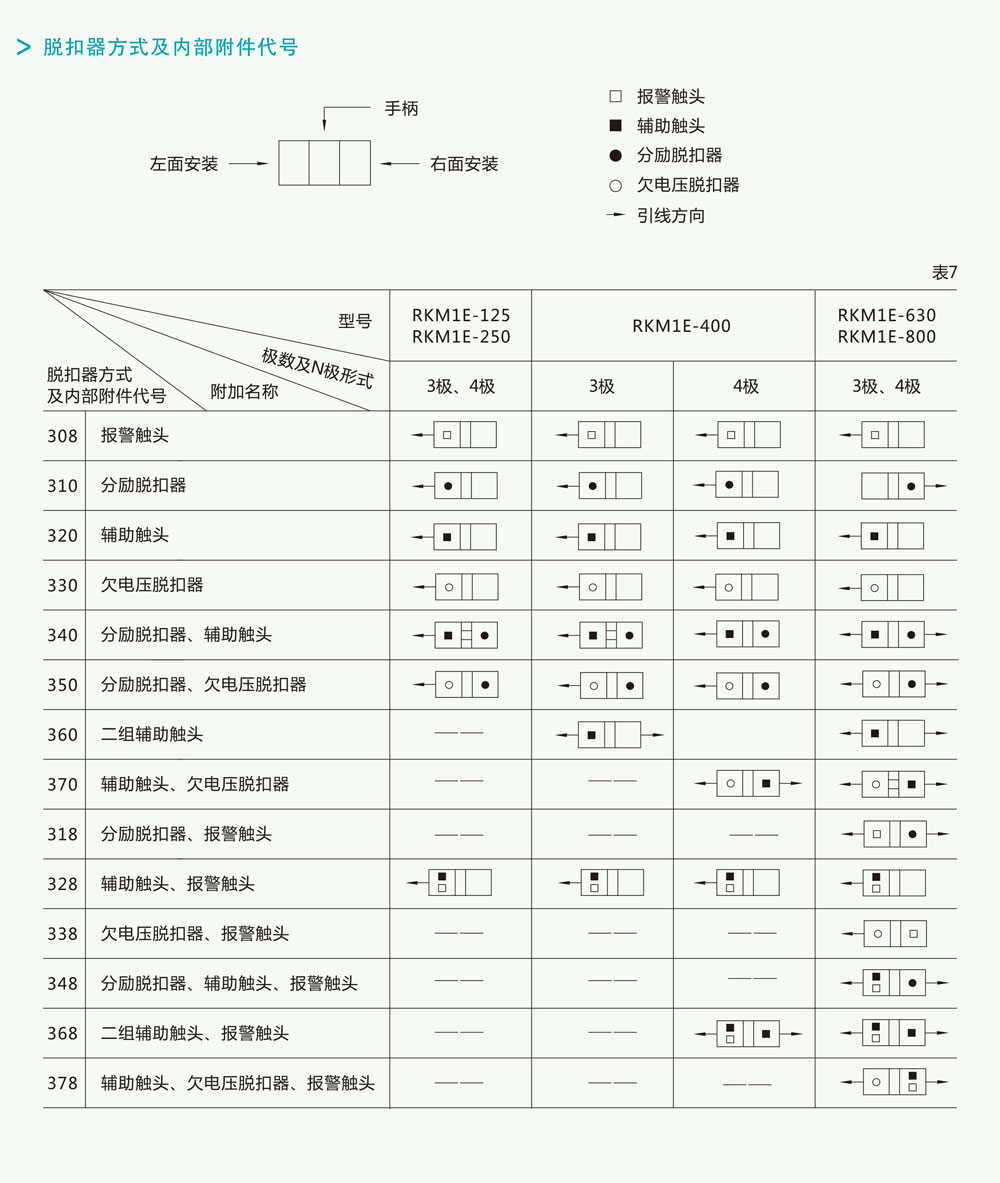

>适用范围

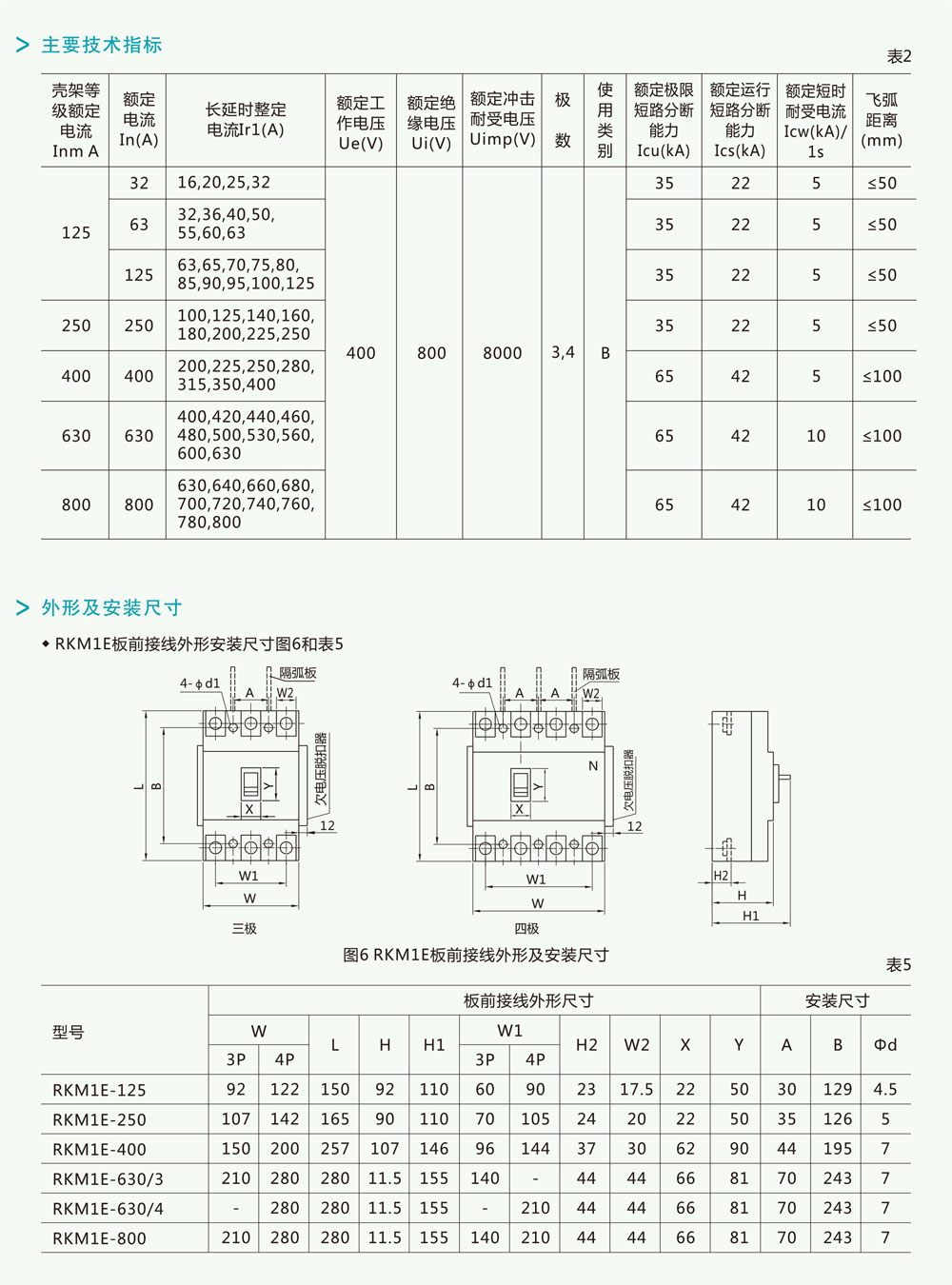

RKM1E系列电子式塑料外壳式断路器（以下简称断路器），适用于交流50Hz（或60Hz)，其额定绝缘电压为800V，额定工作电压690V及以下，额定工作电流至800A的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载长延时反时限、短路短延时反时限、短路短延时定时限、短路瞬时和欠压保护功能以及剩余电流保护（可选），缺相保护功能（可选），能保护线路和电源设备不受损坏，断路器保护特性齐全、精确，能提高代电可靠性，避免不必要的停电，其中带有通讯接口型控制器，可进行“四遥”，以满足控制中心和自动化系统的要求。

断路器按照其额定极限短路分断能力的高低，分为S型（较高分断型）、H型（高分断型）二种。该断路器具有体积小、分断能力高、飞弧短、抗振动等特点。

断路器可垂直安装（即竖装），亦可水平安装（即横装)。断路器具有隔离功能，其相应符号为:“—— x ”。

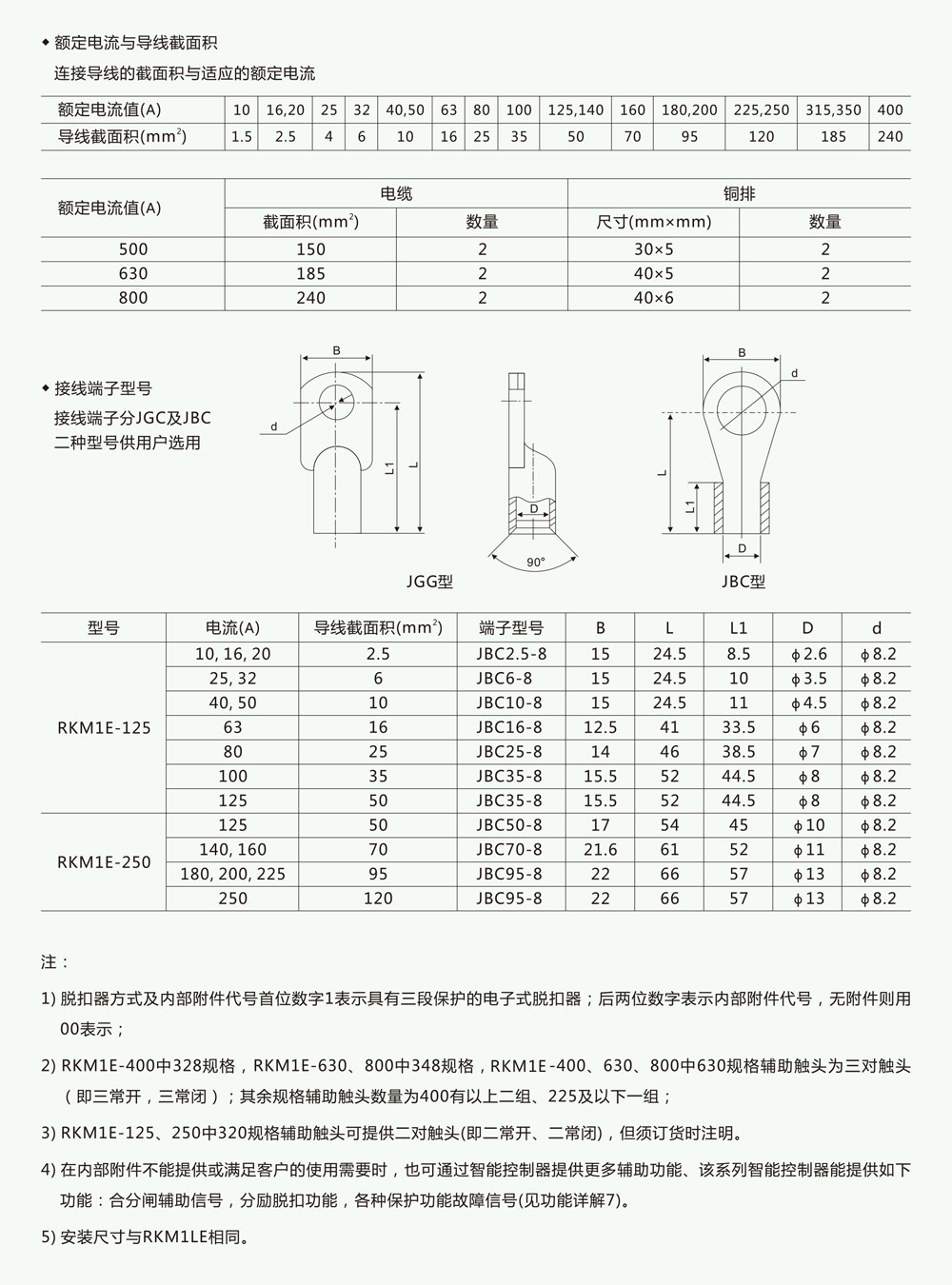

断路器不可倒进线，即只允许1、3、5接电源线，2、4、6接负载线。

>产品特点

RKM1E系列智能型塑壳断路器具有三段保护功能，适用类别为B的断路器与连接在同一电路中的其它短路保护装置在短路条件下具有完全选择性配合∶

◆具有五种脱扣特性选择︰用户可根据负载电流要求对脱扣器进行设置调整;

电子脱扣器由断路器自身提供能量，电流信号及控制电源来自安装于断路器内的环形电流互感器;具有预警指示︰当负载电流超出预设定电流时，断路器面盖上的发光二极管指示为黄色;

◆具有过载指示︰当负载电流超出整定电流时，断路器面盖上的发光二极管指示为红色;

具有消防专用的过载不脱扣只有报警功能∶当负载电流过载运行时，断路器不脱扣，输出一个电源接点信号，驱动相应的报警装置;

◆符合IEC60947附录F的电磁兼容要求。

>正常工作环境

◆海拔:≤2000m

◆环境温度:-25℃~+60℃

◆能耐受潮湿空气的影响

◆能耐受盐雾、油雾的影响

◆断路器主电路的安装类别为Ⅲ，其余辅助电路、控制电路安装类别为Ⅱ

◆最高湿度+40°℃时，空气的相对湿度不超过50%，在较低的湿度下可以允许有较高的相对湿度，对由于温度变化偶尔产生的凝露应采取特殊措施

◆最大倾斜度为22.5°

◆在无爆炸危险的介质中，且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方

◆在没有雨雪侵袭的地方

>断路器符合标准

◆IEC 60947-1及GB/T14048.1《低压开关设备和控制设备总则》

IEC60947-2及GB14048.2《低压开关设备和控制设备低压断路器》及附录F《带电子过电流保护断路器的附加要求》;IEC 60947-5.1及GB14048.5《低压开关设备和控制设备控制电路电器和开关元件》

>主要功能及特点

智能控制器是塑壳断路器的核心部件，应用于电动机保护或者配电保护，实现测量、保护、控制和通信功能于一体，使线路和电源设备免受过载、短路、接地等故障危害。

采用MCU微处理器控制，性能稳定可靠∶该智能控制器能自供电源，只要一相通电，当电流不低于其额定值的20%时，都能保障保护功能正常工作;

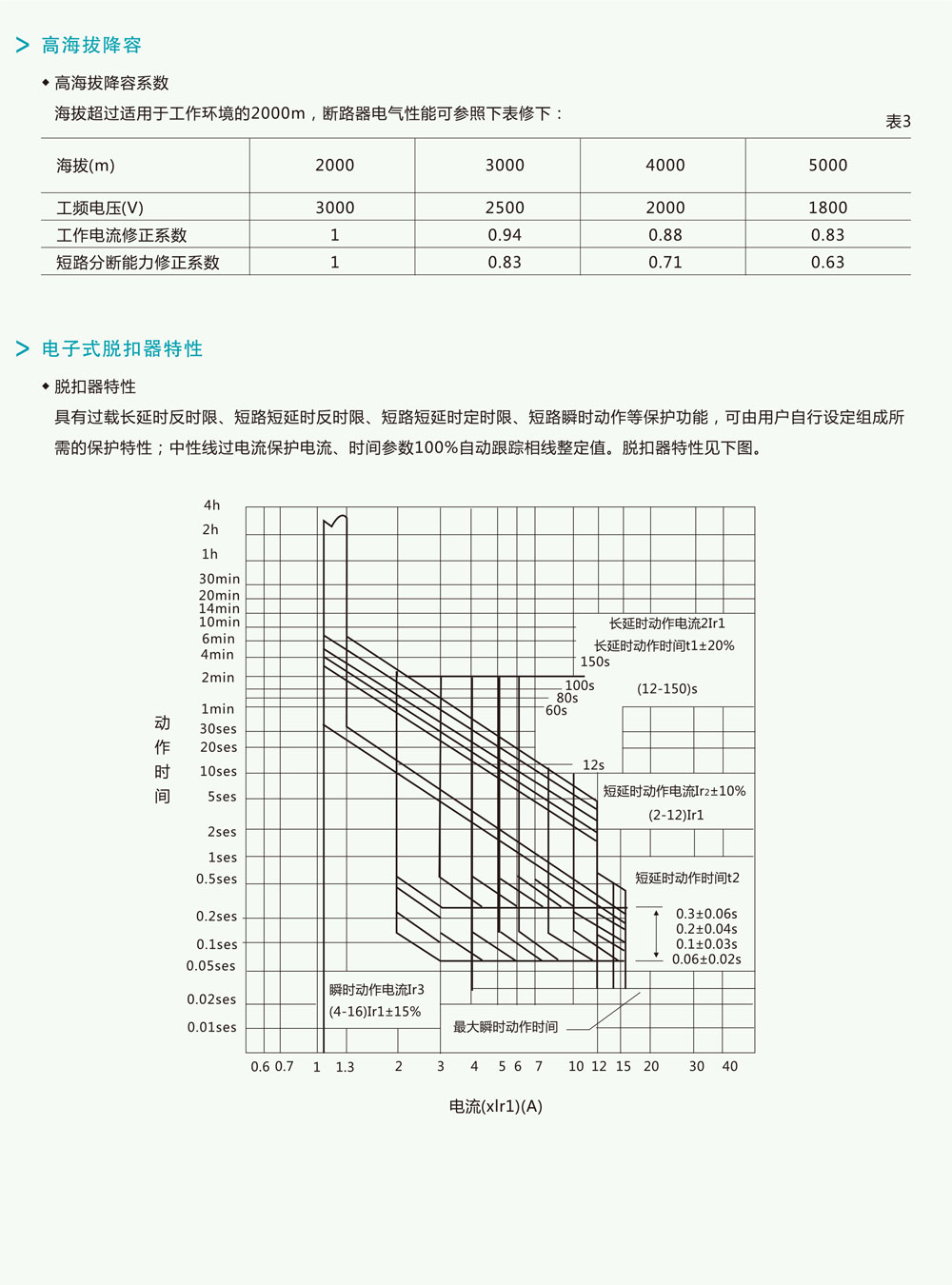

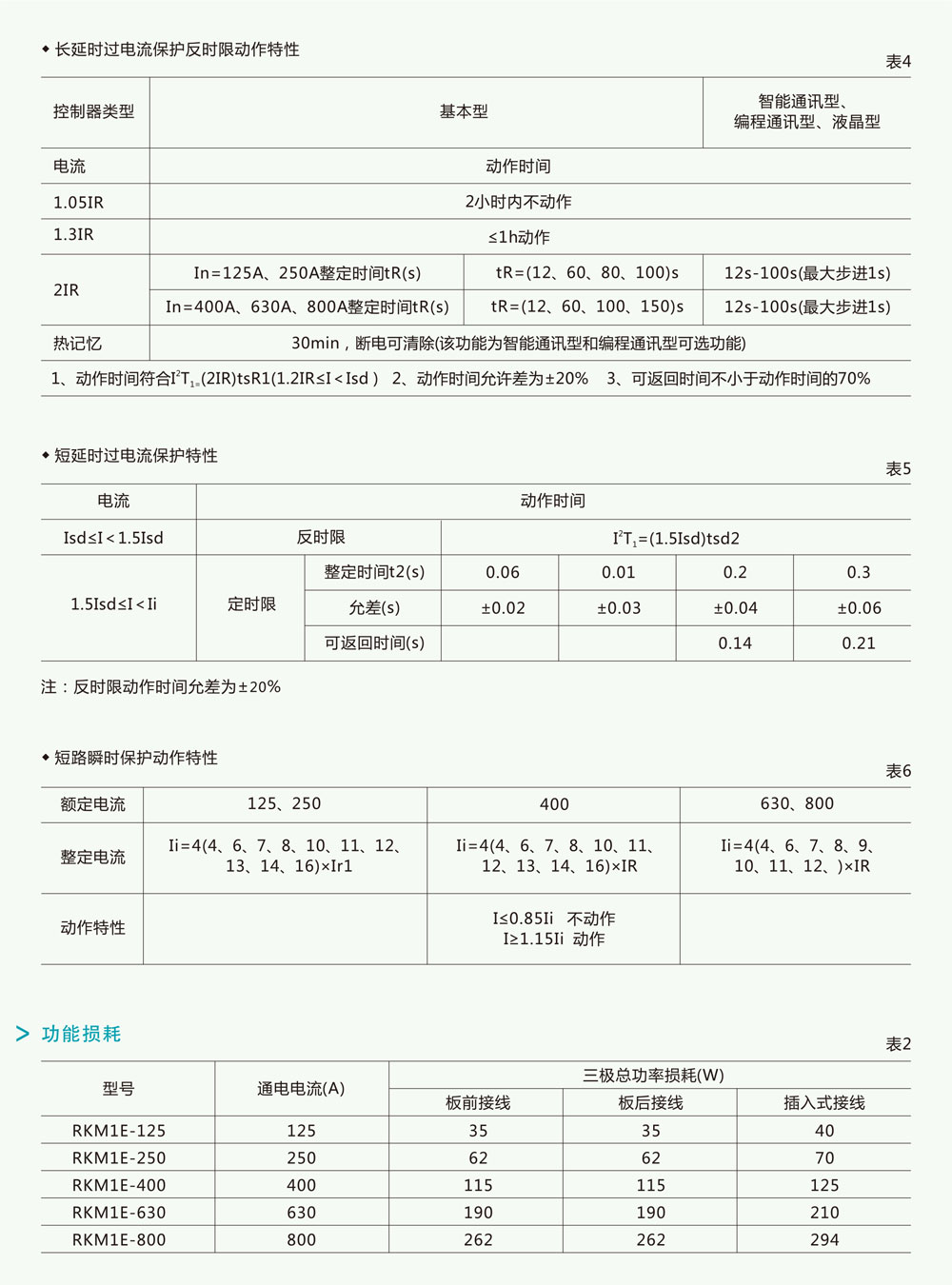

◆选择性配保具有三段保护︰使用类别为B类的断路器与连接在同一电路中的其他短路保护装置在短路条件下具有选择性配合;过载长延时反时限、短路延时(反时限、定时限)、短路瞬时等保护功能参数的整定;

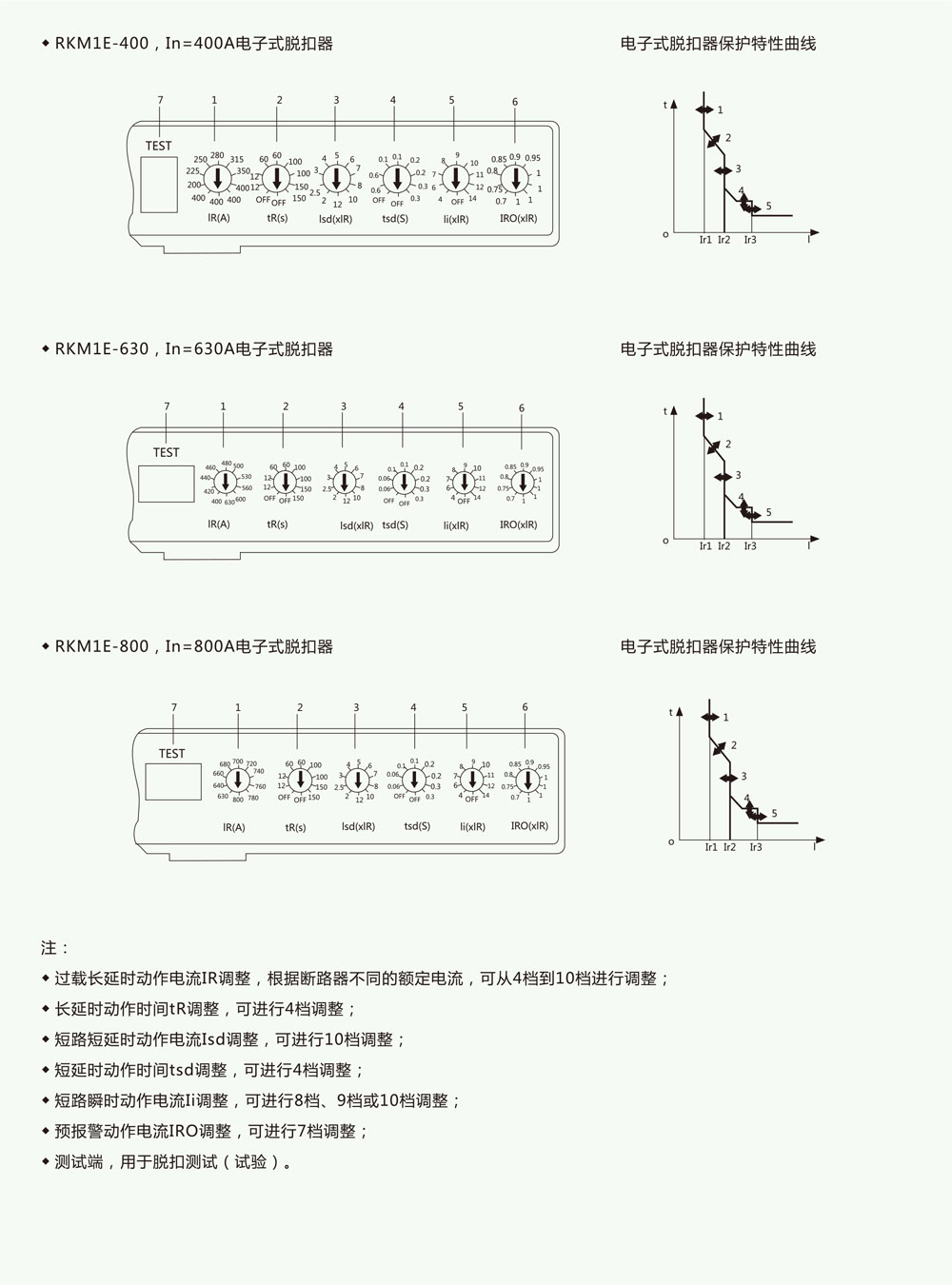

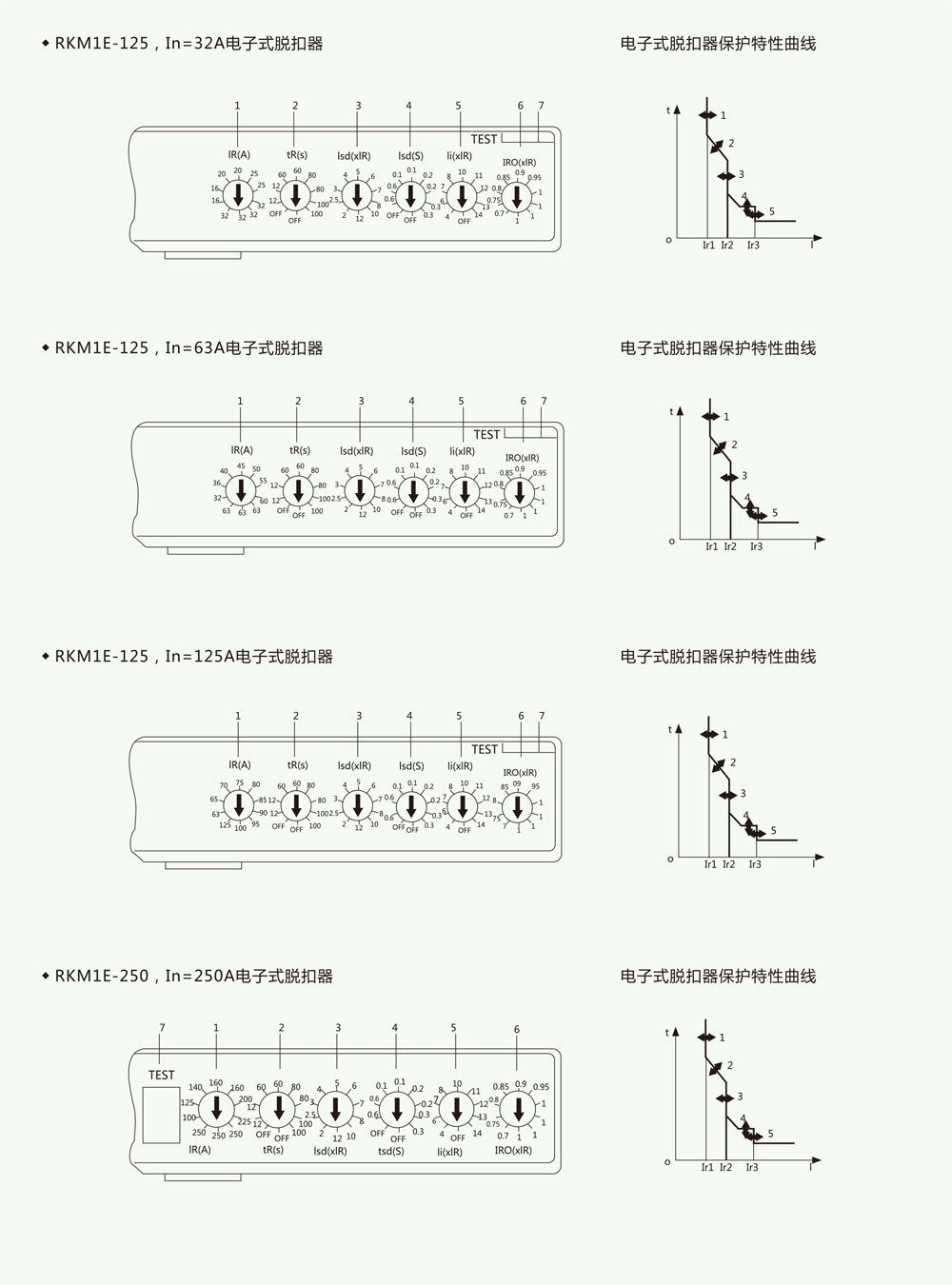

具有动作电流、动作时间三段保护参数设置，可进行4-10档调整︰用户可根据负载电流要求对控制器进行设置调整，也可根据用户要求选择关断相应功能(定制功能，需用户定货时注明);

大电流瞬时脱扣功能︰当在断路器闭合时，或在运行时，如遇到短路大电流(≥20Inm)，断路器磁脱扣机构可直接脱扣，双重保护更加可靠安全;

◆具有脱扣测试(试验)功能∶输入直流DC12V电压试验断路器动作特性;

◆故障自诊断功能∶对智能控制器自身的工作状态和运行情况进行保护和检测;

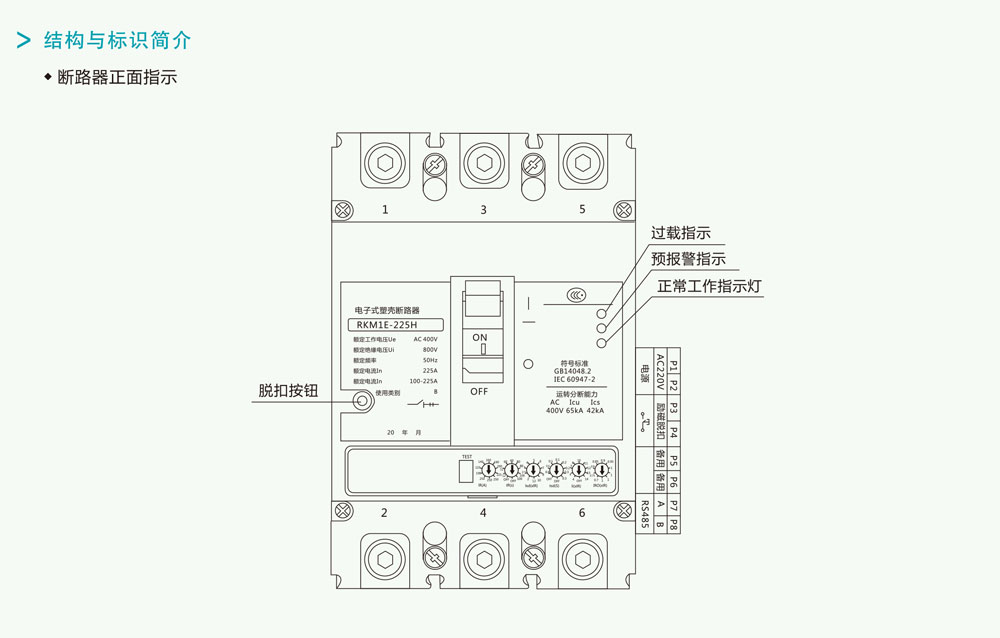

具有预报警指示、过载指示︰当负载电流达到或超过过定值时相应导光柱导出光源﹔

◆磁通变换器双气隙技术︰工作更可靠稳定，杜绝误动作、脱扣可靠、功率微小;

保护精度高∶过载保护、短路短短延时保护动作时间精度±10%;短路瞬时保护动作值精度为±15%取决于动作电流;

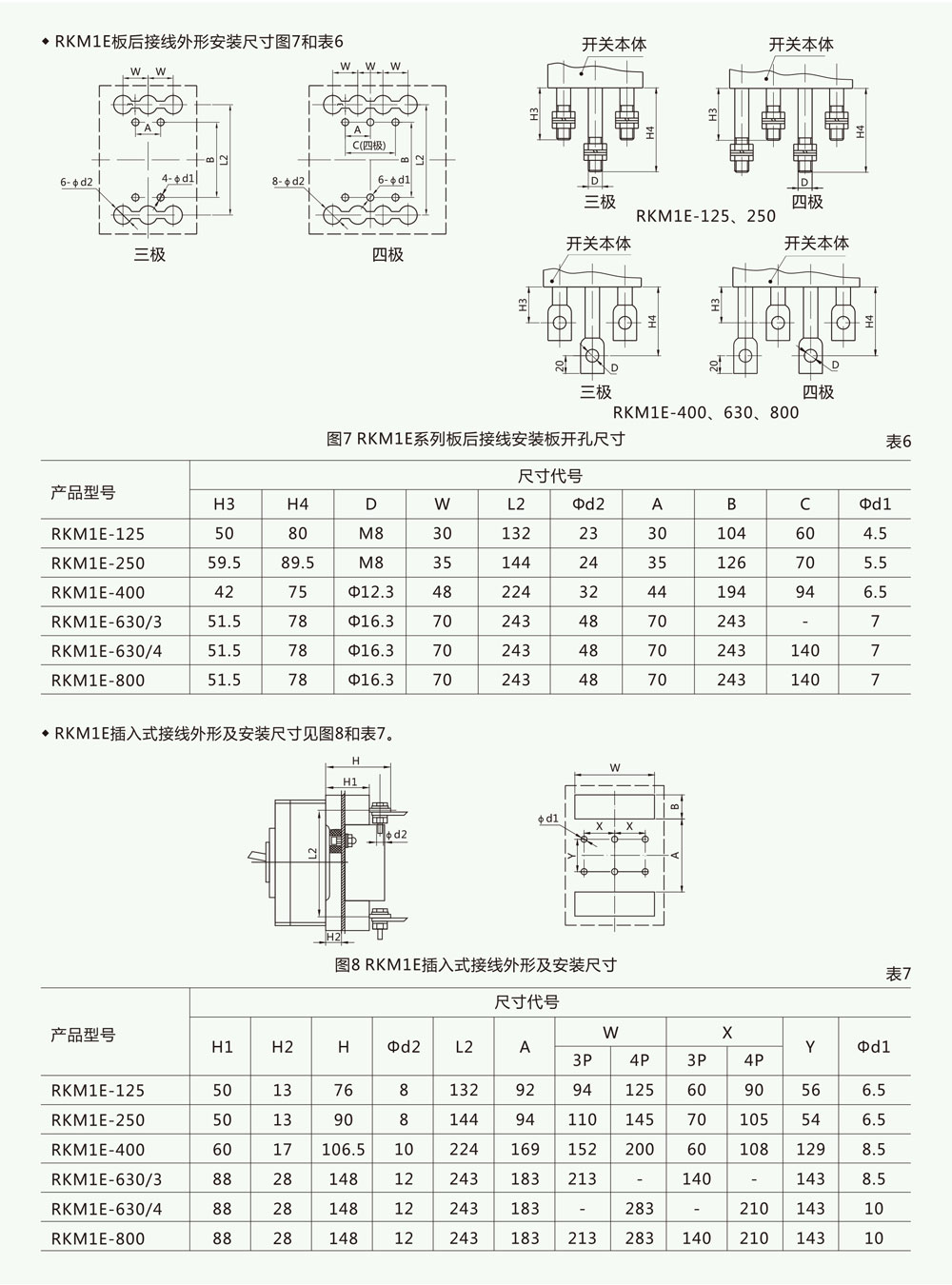

◆安装具有互换性︰外形尺寸、安装尺寸与RKM1LE系列塑壳式断路器同规格尺寸相同。

>可选功能（基于RKM3E智能通讯型或编程通讯型）

◆双路无源信号输出功能∶供发信号（或报警）用，容量AC230V 5A;

◆具有过载热记忆功能∶过负荷热记忆功能、短路（短延时）热记忆功能;

◆具有消防分励功能︰过载报警不脱扣（提供一对无源触点）并提供分励脱扣功能;

◆具有通讯功能:标准的RS232、RS485、Modbus现场总线协议;

◆高档型带液晶显示模块。

>功能详解

通讯功能

◆通过通讯协议转换卡可方便接入PROFIBUS-DP协议网络、DEVICE-NET协议和其它配电自动化网络中，具备遥控．遥调、遥讯和遥测功能，可实现对断路器远距离操作达到远距离电力调度。

◆遥测:电网的工作参数、负载电流、故障参数等﹔

◆遥讯︰断路器的各种参数、脱扣特性、额定电流等;

◆遥调∶计算机远程调节断路器的各种保护参数、脱扣特性、额定电流等;

◆遥控:计算机遥控开关的断开等。
