产品详情

>用途与使用范围

DZ20系列塑料外壳式断路器(以下简称断路器)，适用于交流50Hz，额定电流从16A到1250A，额定绝缘电压660V，额定工作电压380V及以下的电路中，一般作配电用，其中Y、J、G型的壳架等级额定电流225A和Y型400A的断路器亦可作为保护电动机之用，在正常情况下，断路器可分别作为线路的不频繁转换及电动机的不频繁起动之用。

配电用断路器，在配电网络用来分配电能且作为线路及电源设备的过载、短路和欠电压保护。

断路器按GB14048.2-2008《低压开关设备和控制设备第2部分∶断路器》及相关标准设计、制造与检验。

>正常使用条件和安装条件

◆周围空气温度︰

a)周围空气温度不超过+40°℃，且其24h的平均温度值不超过+35℃;b)周围空气温度的下限为-5℃ ;

◆海拔

安装地点的海拔不超过2000m。

◆大气条件︰

最高温度为+40℃，空气的相对湿度不超过50%;在较低的温度下可以允许有较高的相对湿度，例如+20°℃时达90%。对由于渐度变化偶而产生在产品上的凝露应采取特殊的措施。

◆污染等级为3级。

◆安装类别∶Ⅲ极。

◆安装条件

断路器应安装在没有雨雪侵袭，无显著摇动和冲击振动的地方，断路器一般应垂直安装。

>订货须知

以下名项在订货时必须填写清楚

◆断路器型号;

◆额定电流﹔

◆短路保护电流整定值(订货时如不注明，一律按10In供货);

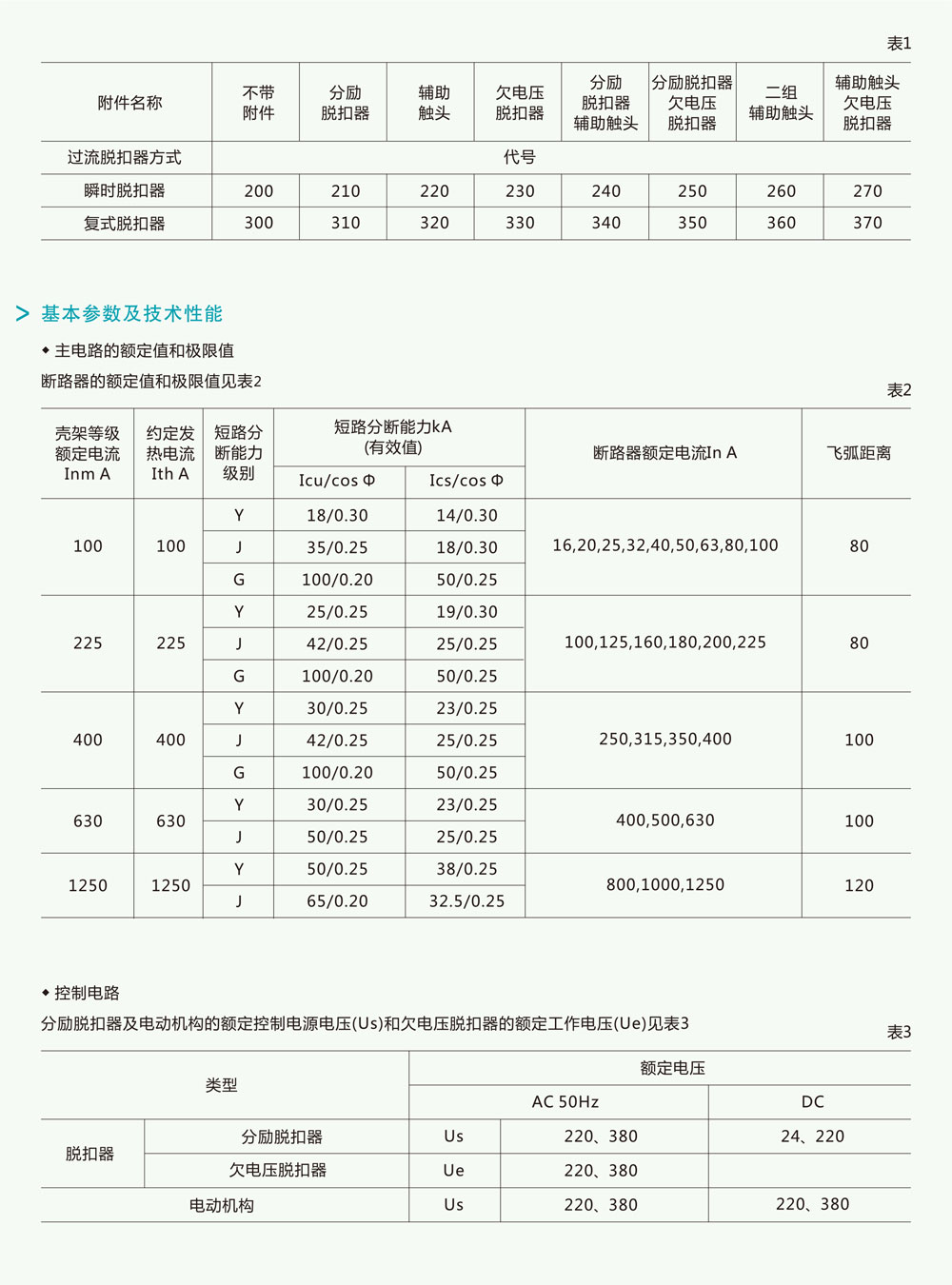

◆脱扣方式及附件代号(见表2);订货时如不注明，一律按不装附件(即3300或4300)供货;当订购带分励脱扣器或欠压脱扣器的断路器时必须注明额定控制电源电压值;

◆操作方式:订货时不注明一律按手动操作供货;

◆填写举例:

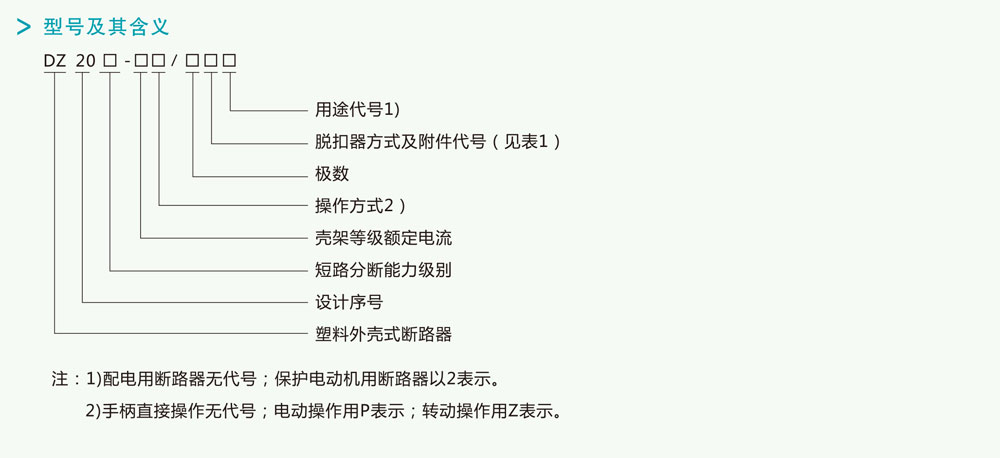

DZ20Y-630P/3310 500A，电动操作，分励交流220V , 100台。DZ20Y-400/33002 350A，欠电压交流380V，保护电机用，100台。DZ20J-225Z/3320 180A，转动手柄，辅助触头，100台。
